6KA 10kA микросхемаҳои микросхемаҳои

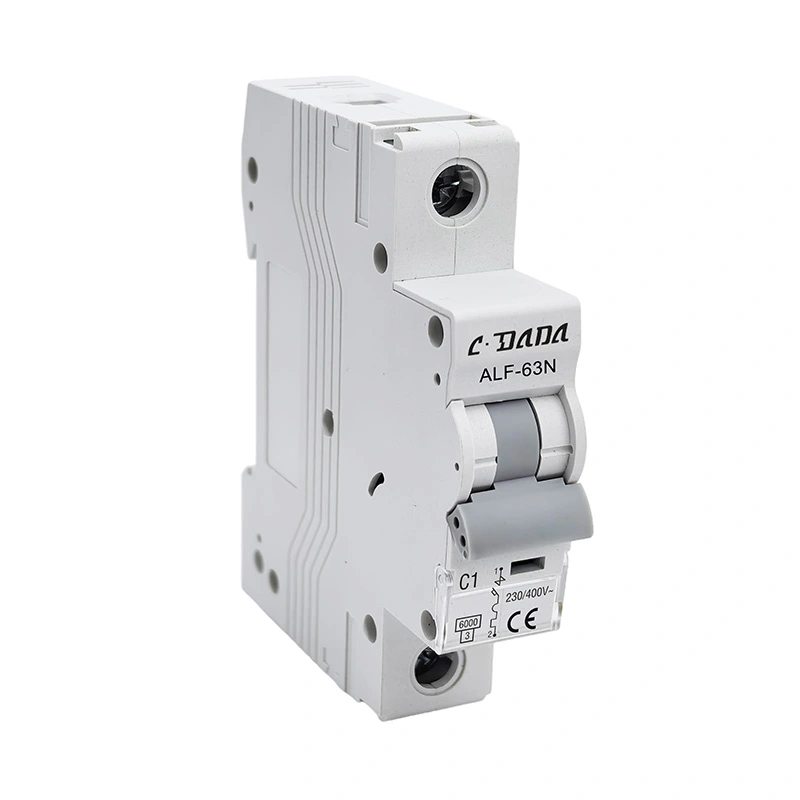

Силсилаи ALF-63N/H шикастани баланди шикастани 6KA 10kA миниатюраи микросхемаҳои (MCB), ба стандарти IEC60898 мувофиқат мекунад, MCB дорои хусусияти кори боэътимод, функсияи дақиқи муҳофизатӣ, вақти кӯтоҳ ва иқтидори баланди танаффус, ҳаҷми хурд мебошад. Он ба таври васеъ дар контакторҳо, дастгоҳҳои коммутатсионӣ ва дастгоҳҳои барқӣ истифода мешавад.

Бо CDADA тамос гиред ва моро ҳамчун истеҳсолкунандаи худ интихоб кунед, мо метавонем хидматҳои OEM / ODM пешниҳод кунем.

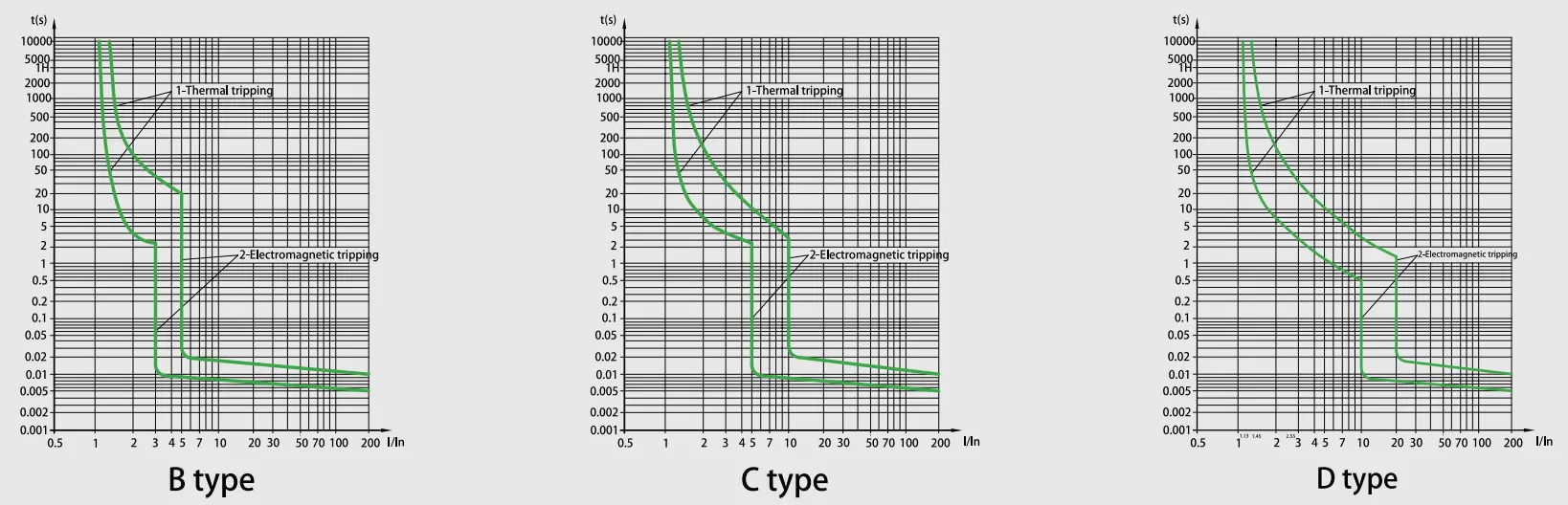

Каҷи хос

Мушаххасоти техникӣ

Силсилаи ALF-63N/H 6KA 10kA шикастани микросхемаҳои
Стандарт	EN/IEC60898-1
Иқтидори шикастан (кА)	6,10
Муҳофизат	Бар зидди изофабори ва расиши кӯтоҳ
Ҷараёни номиналӣ (A) Дар	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Шиддати номиналӣ (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Муқовимати импулси номиналии шиддат Uimp (кВ)	4
Шиддати номиналии изолятсия Ui(V)	500
Касси маҳдудкунандаи энергия	3
Ҳарорати муҳити зист (℃)	-25~+40,Макс.95% намӣ
Маҳдудияти амалиёти гармидиҳӣ	1.13xln Дар давоми як соат пешравӣ нест
	1.45xIn Tripping дар давоми як соат
Фаъолияти магнитӣ	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Шумораи сутунҳо	1P,1P+N,2P,3P,3P+N ва 4P
Навъи сафар	Баровардани гармӣ/магнитӣ
Иқтидори терминал	16mm² чандир ё 25mm² сахт то 25A рейтингҳо
	25мм²фасеҳ ё 35мм²сахт аз 32A то 63A
Дараҷаи муҳофизат	IP20
Насбкунӣ	Монтаж дар роҳи оҳани 35 мм DIN
Васеъ	17,8 мм дар як сутун

Хусусияти раҳоии барқгиранда

НЕ.	Ҷараёни номиналии барориши (A)	Ҳолати ибтидоӣ	Санҷиши ҷорӣ	Вақти муайяншуда	Натиҷа ба даст оварда мешавад	Мулохизахо
1	1-63	ҳолати сард	1.13In	t≤1h	Бесафар
2	1-63	дар санҷиши қаблӣ	1,45 млн	т<1ч	сафар	Муқаррар кардани ҷараён то арзиши муқарраршуда дар 5 сония
3	Дар≤32	ҳолати сард	2.55 Дар	1s	сафар
	Дар> 32
4	1-63	ҳолати сард	3Дар	t≤0,1с	Бесафар	навъи В
			5Дар	т<0,1с	сафар	навъи В
			5Дар 10 лн	t≤0,1с	Бесафар	навъи C
			10Дар	т<0,1с	сафар	навъи C
			20 млн	t≤0,1с	Бесафар	навъи D
				т<0,1с	сафар	навъи D

Сабр (амалиёти)

Категория	Сиклҳои амалиёт	Басомади амалиёт	Ҷараёни номиналӣ
Муқовимати барқ	4000	240/соат	1-32
		120/соат	40-63
Муқовимати механикӣ	10000	240/соат	1-63

Вижагиҳо

★ Иқтидори шикастани ноқилҳои кӯтоҳи ултра-баланд

Технологияи пешрафтаи назорати камон дар муқоиса бо стандартҳои саноатӣ қобилияти баландтари қатъшавӣ ба даст оварда, ҳифзи боэътимоди системаҳои барқии дараҷаи саноатро дар шароити хатогии шадид таъмин мекунад.

★ Интерфейси пайвасти дугона

Тарҳрезии интегралии терминали гибридӣ ҳам васлкунии сахти шина ва ҳам часпаки фасеҳи кабелро дастгирӣ мекунад ва имкон медиҳад, ки бидуни асбоб ба сенарияҳои гуногуни насб мутобиқ шавед ва вақти ноқилро 40% кам кунад.

★ Механизми нигоҳдории энергия барои дарозумрӣ

Системаи оператсионии баҳорӣ бо устувории 10,000 давраҳои механикӣ, ки технологияи ҷуброни фарсудашавӣ дорад

★ мукаммали таркибии пешрафта

дорои хосиятҳои шӯҳратпараст, ба гармӣ тобовар ва ба импулсҳо камераҳои ҳамгирошудаи камон хомӯшӣ барои ҳодисаҳои хатогӣ.

★ Топологияи динамикӣ-маҳдудкунанда

Қатъи интеллектуалии интиқоли барқ ​​ҷараёнҳои авҷи ноқисро то 65-80% коҳиш медиҳад ва имкон медиҳад, ки оптимизатсияи мушаххасоти дастгоҳи поёноб бо 30% потенсиали коҳиши арзиши умумии система.

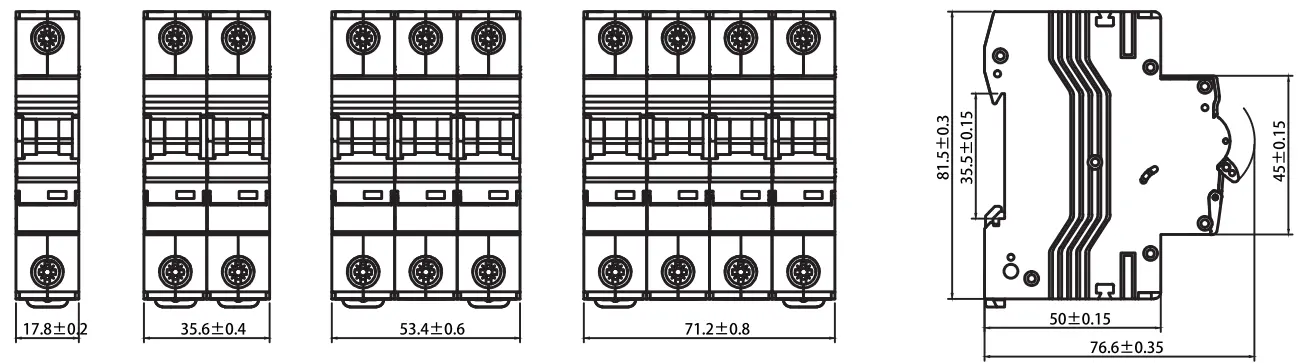

Андозаҳои контур

Сенарияҳои татбиқ

★ Истиқоматӣ: Воҳидҳои истеъмолӣ ва панелҳои тақсимот барои бехатарии хона.

★ Саноатӣ: Муҳофизати контакторҳо, дастгоҳҳои коммутатсионӣ ва дастгоҳҳои барқии вазнин.

★ Тиҷоратӣ: Биноҳои идоравӣ ва марказҳои савдо, ки эътимоднокии баландро талаб мекунанд.

Назорати сифат ва санҷиши стандартӣ

★ Ҳар як CDADA MCB барои таъмини мутобиқат бо IEC60898-1 аз санҷиши ҷиддӣ мегузарад:

★ Санҷиши гармидиҳӣ: Санҷиш дар 1.13In (ғайри сафар) ва 1.45In (сафар дар давоми 1 соат).

★ Озмоиши магнитӣ: Санҷиши дақиқи озодкунӣ барои хусусиятҳои B, C ва D.

★ Муқовимати барқ: барои 4,000 давраи амалиёт озмуда шудааст.

★ Муқовимати механикӣ: Барои 10,000 давра тасдиқ карда шудааст.

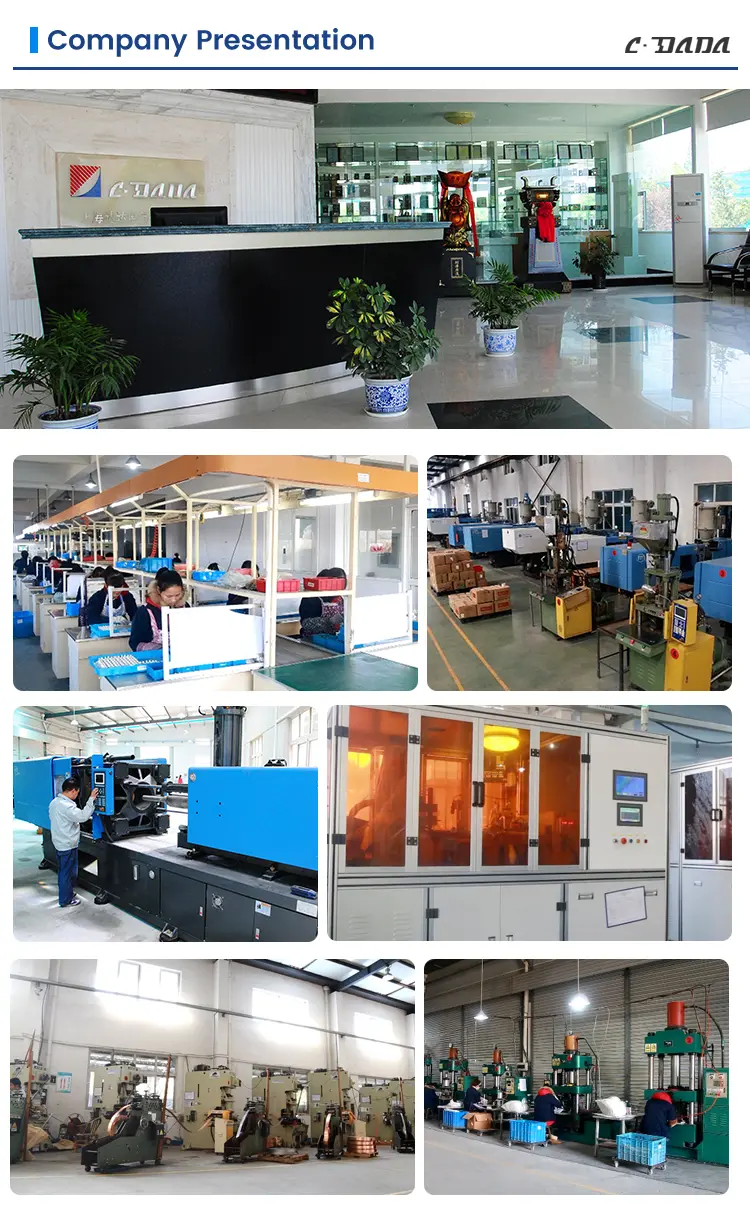

Қувва ва дастгирии завод

Shanghai DADA Electric Co., Ltd як истеҳсолкунандаи пешбари дорои хатҳои пешрафтаи истеҳсолӣ ва як дастаи касбии муҳандисӣ мебошад. Мо таъмин мекунем:

★ Хидматҳои фармоишии OEM / ODM барои брендҳои ҷаҳонӣ.

★ Таҷҳизоти муосири озмоишӣ барои таъмини интиқоли сифр.

★ Дастгирии глобалии логистика: Бастабандии оптимизатсияшуда барои ҳамлу нақли баҳрӣ ва ҳавоӣ барои таъмин кардани маҳсулот дар ҳолати комил.
