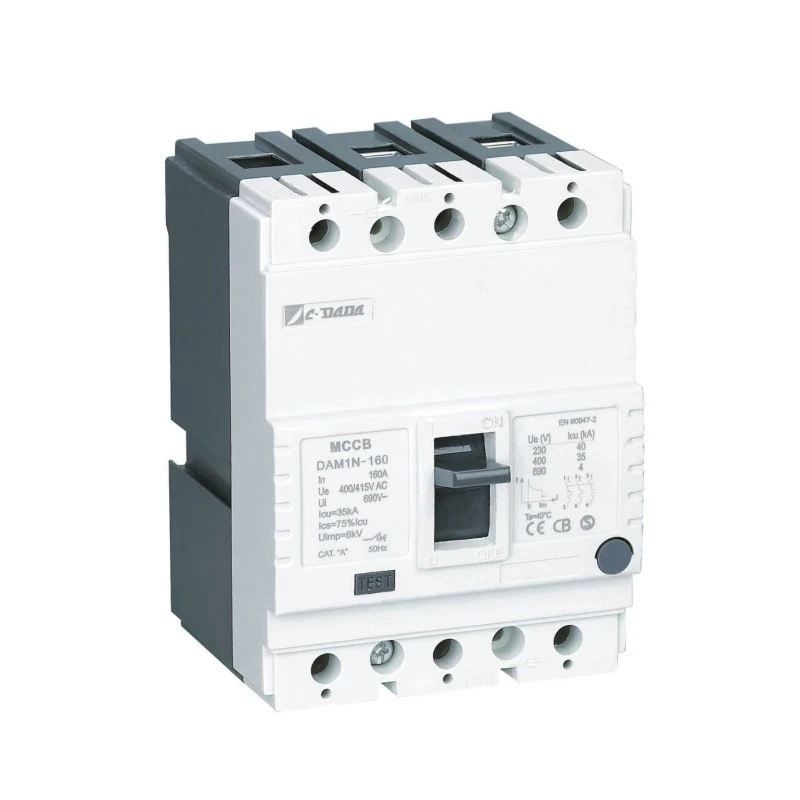

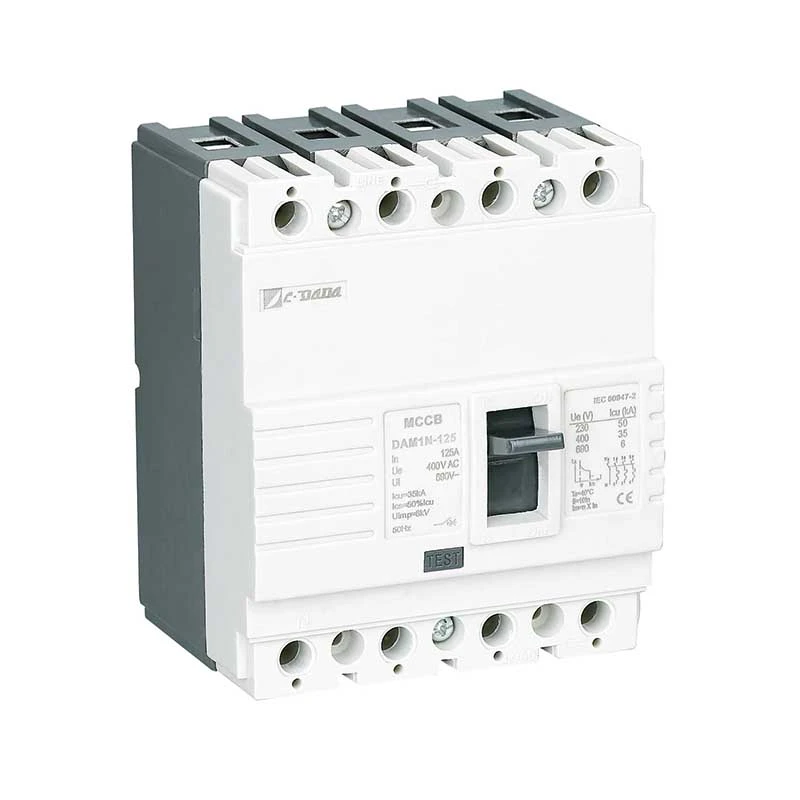

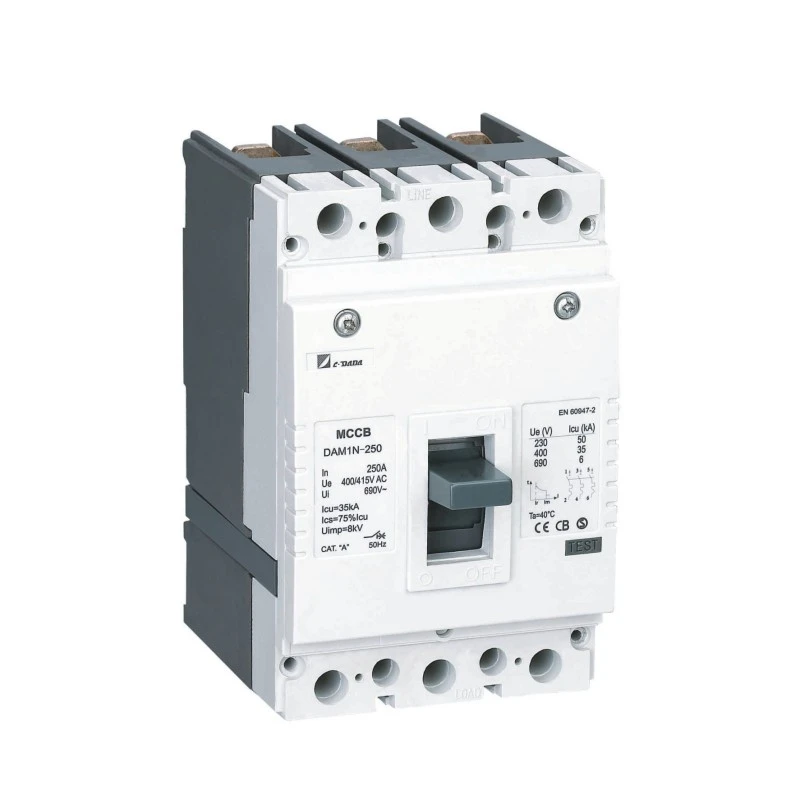

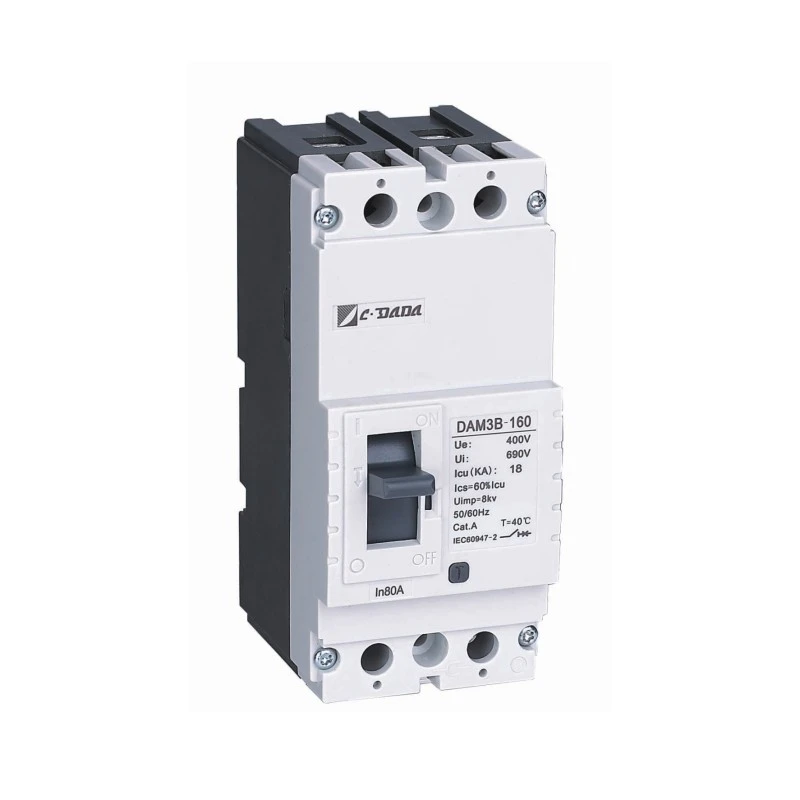

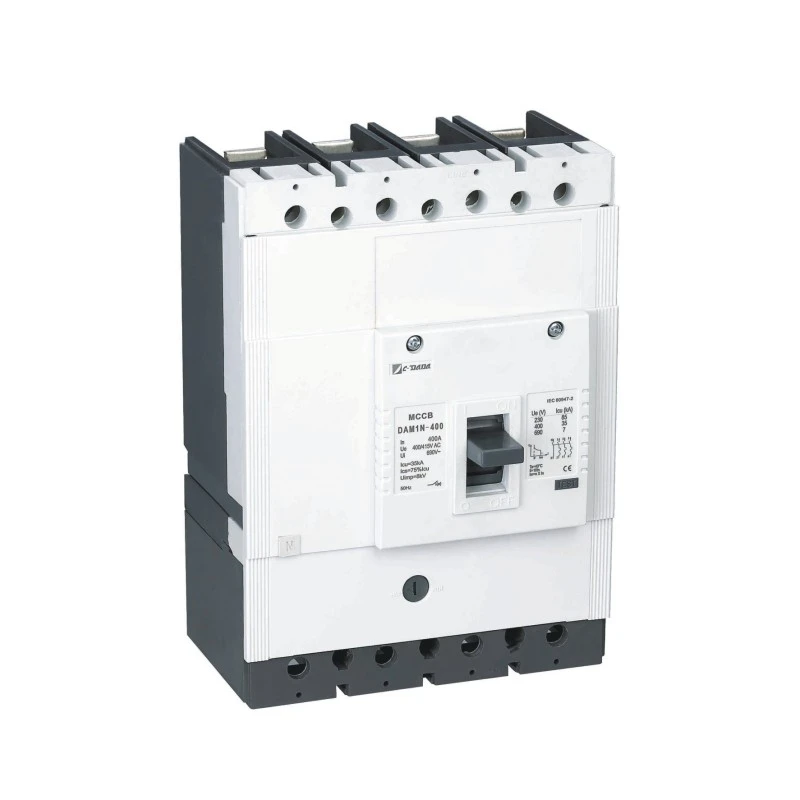

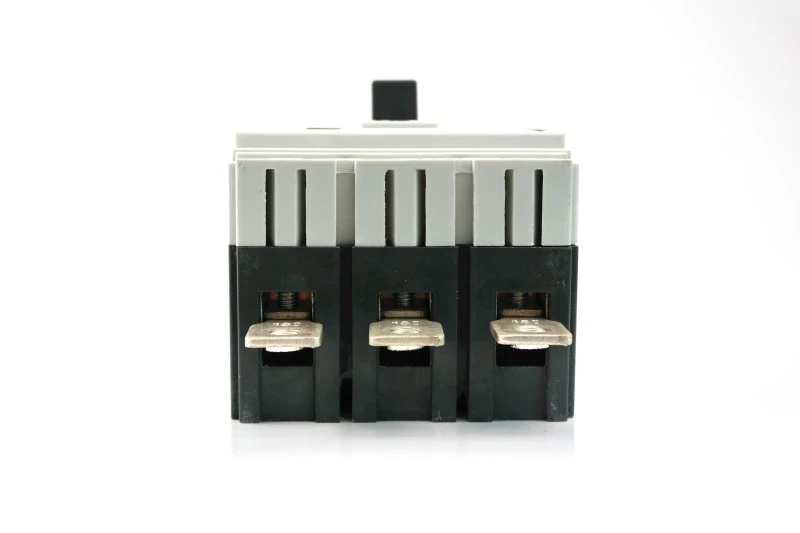

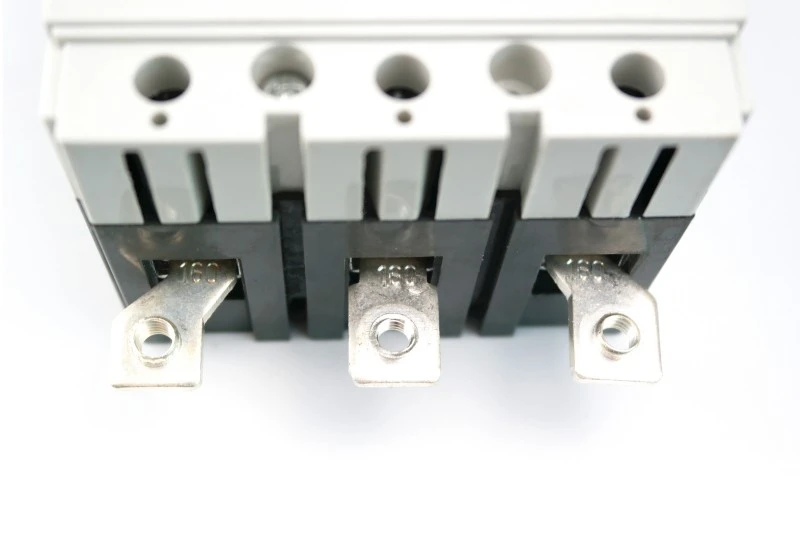

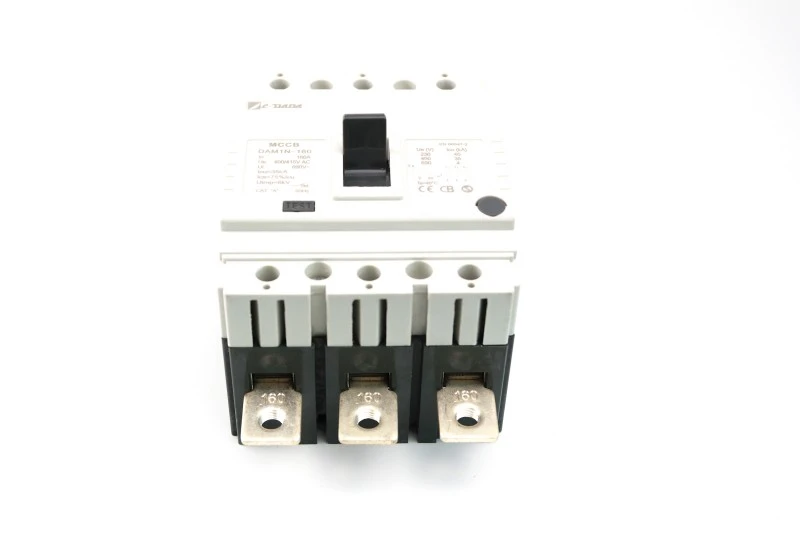

Намуди собит қолаби Парвандаи микросхемаҳои
Model:DAM1 Series
Сарчашмаи сифати баланд ва пешрафтаи собит қаҳвахона (MCCB) аз Shanghai DADA Electric - сертификатсияшуда (CE, CB, ASTA), муҳофизати гармӣ-магнитӣ, 12.5A–1600A. Идеалӣ барои панелҳои саноатӣ ва тиҷоратӣ. Осон васлкунии DIN-реан ё панел. Фармоишҳои OEM ва оммавӣ хуш омадед, CDADA-ро ҳамчун таъминкунандаи худ бо боварӣ интихоб кунед.
Силсилаи CDADA типи собит қолаби қаллобӣ (MCCB) DAM1 эҳтиёҷоти ҳама гуна барномаҳоро аз корбарони хурд то трансформатори саноатӣ ва насби тақсимот қонеъ мекунад.
Силсилаи DAM1 дорои ҳафт андозаи чаҳорчӯба, то 1600А, иқтидори шикастан то 100 кА, шиддати корӣ то 1000 Вольт мебошад, ба осонӣ ниёзҳои гуногуни лавозимоти барқӣ ва механикиро қонеъ мекунад, ҳалли гуногуни насбро барои ҳадди аксар расонидани ниёзҳои ҳама гуна системаи энергетикӣ таъмин мекунад.
Бо сертификатсияи глобалии KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 беҳтарин интихоб барои корхонаҳои асбобҳои барқӣ ва OEM дар саросари ҷаҳон аст.
Мушаххасоти асосӣ
Параметрҳои электрикии барқии DAM1 MCCB сӯзанаки қубурӣ
| Модели | код | Icu (KA) | Ics (KA) | Ҷараёни номиналӣ -Дар | Ui(V) | Ue(V) | поляк | Uimp(V) |
| ДАМ1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160А. | 500В | 230В | 1П | 10000 |
| N | 36 | 27 | ||||||

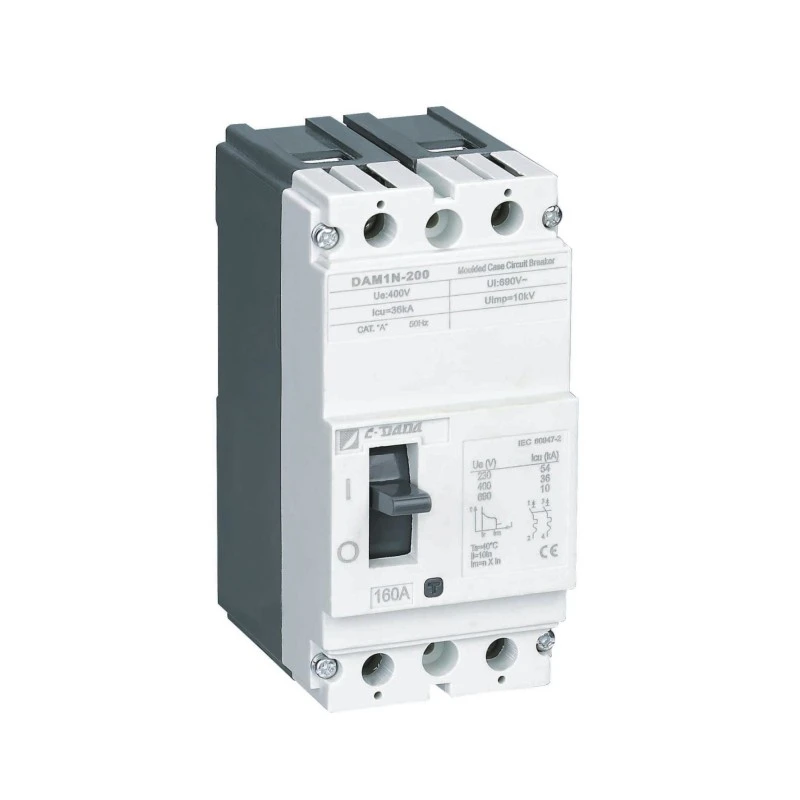

| ДАМ1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)А | 750В | 400В | 2С | 10000 |
| N | 36 | 27 | ||||||

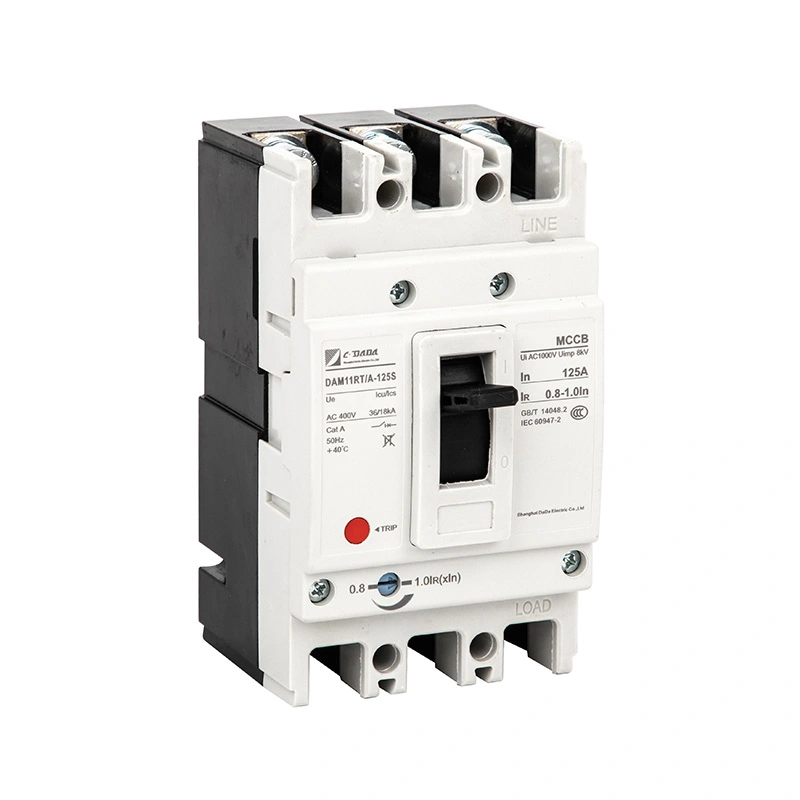

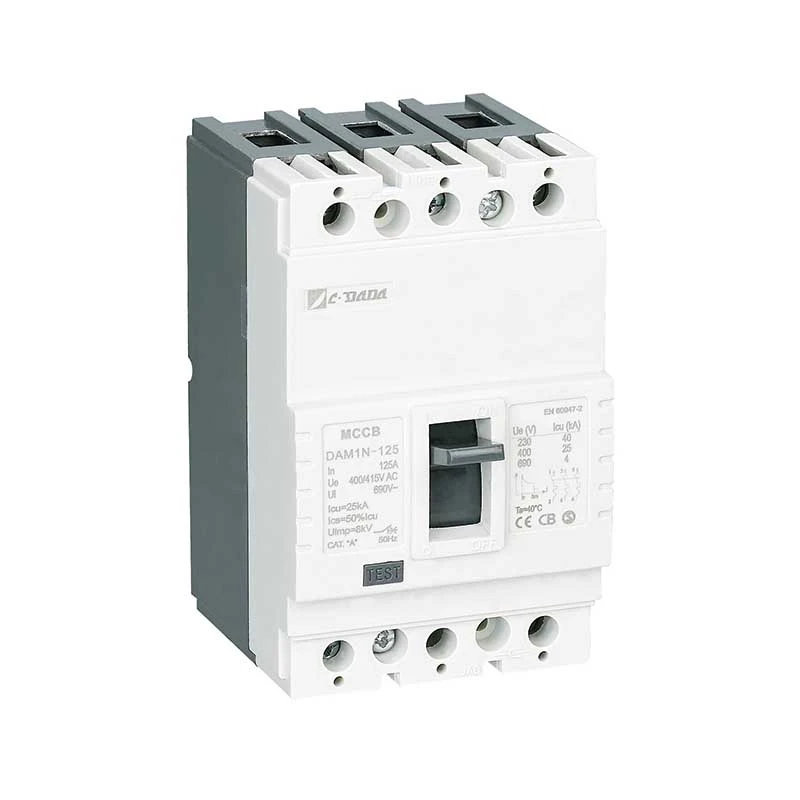

| ДАМ1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125А. | 750В | 400В | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| ДАМ1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)А | 750В | 400/415В | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| ДАМ1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)А | 750В | 400/415В | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350)- 400 - 500 - 630А | 750В | 400/415В | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||

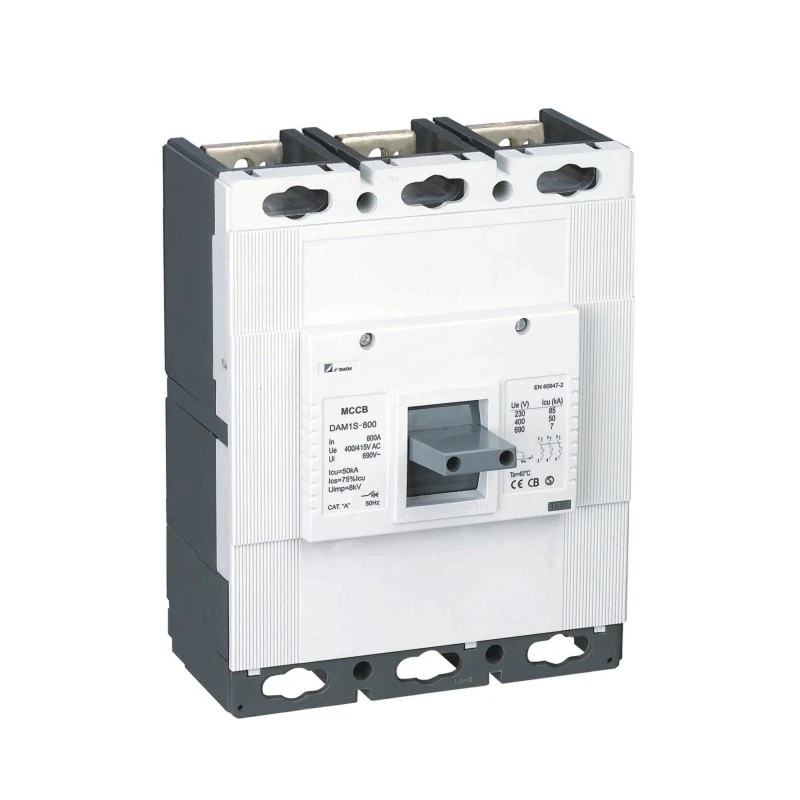

| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700)- 800 -1000А | 750В | 400/415В | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||

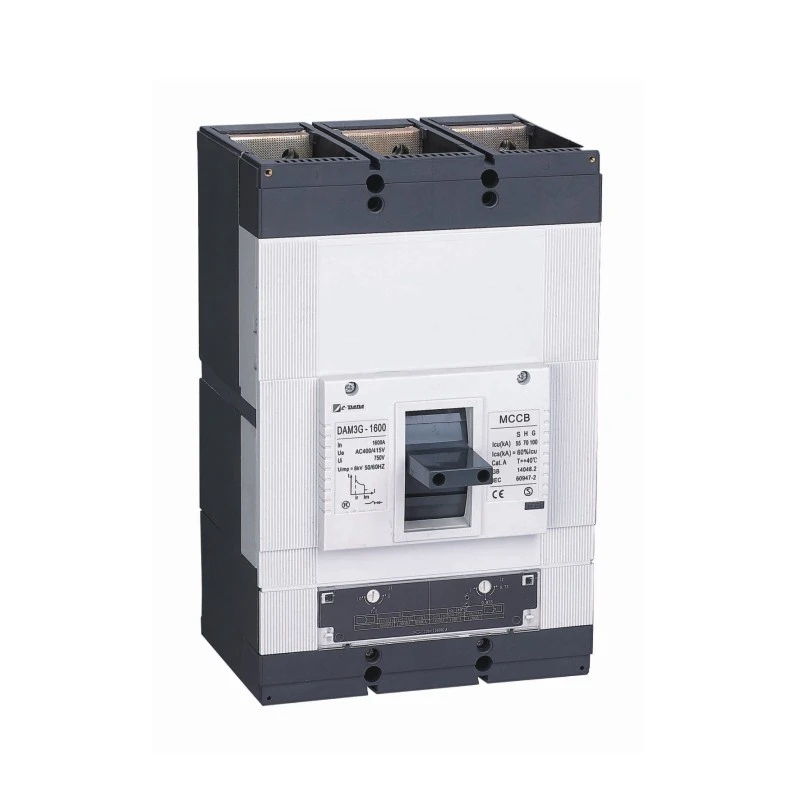

| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600А | 750В | 400В | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Санҷиши Icu:O-t-CO(O:Маневри Кушода,CO:Маневри Наздик-Кушода,t:Давоми интизорӣ)
● Ics: Санҷиши O-t-CO-t-CO(O:манёври кушод,CO:манёври Наздик-Кушо,t:Давоми интизорӣ)
★ Мавқеи ON/I: Он нишон медиҳад, ки контактҳои шикаста баста шудаанд. Дар ин мавқеъ фишанги шикаста дар мавқеи боло ҷойгир аст
★ Мавқеи TRIP: Ин нишон медиҳад, ки шикаста бо сабаби ягон нокомӣ (сарбории зиёдатӣ ё ноқилҳои кӯтоҳ) кушода шудааст. Дар ин ҳолат, фишанги шикаста дар мавқеи миёна байни мавқеъҳои ON ва OFF аст. Барои он ки поракунак, ки дар ҳолати пешравӣ қарор дорад, ба ҳолати ON; фишанги шикастанро ба поён тела диҳед, тавре ки бо аломати OFF нишон дода шудааст
Шиканҷа бояд бо садои "клик" насб карда шавад. Баъд аз ин, фишангро тавре кашед, ки бо аломати ON нишон дода шудааст, то пӯшед.
★ OFF/0 Мавқеъ: Ин нишон медиҳад, ки контактҳои шикаста кушода шудаанд. Бо ин роҳ, фишанги шикаста дар ҳолати поёнӣ қарор дорад.
Параметрҳои физикии DAM1-125 MCCB қолаби барқгиранда
| Категория (EN 60947-2/IEC 60947-2) | Сабр |
|
||||||
| Модели | поляк | Хусусияти диэлектрикӣ (V) | масофаи лонизатсия (мм) | Давраи умумӣ | Ҳаёти электрикӣ | Ҳаёти механикӣ | Схемаи асосӣ | Схемаи ёрирасон |
| ДАМ1-160 | 1П | 2500 | ≤30/0 | 20000 | 3000 | 17000 | А/0 | AC-15 |
| ДАМ1-200 | 2С | 2500 | ≤30/0 | 15000 | 2500 | 12500 | А/0 | AC-15 |
| ДАМ1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | А/0 | AC-15 |
| ДАМ1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | А/0 | AC-15 |
| ДАМ1-250 | 3P /4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | А/Б | AC-15 |
| DAM1-630(400) | 3P /4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | А/Б | AC-15 |
| DAM1-800 | 3P /4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | А/Б | AC-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | А/Б | AC-15 |
Принсипи кор ва механизми муҳофизат
★ Муҳофизати гармӣ (бори изофа)
Навори биметаллӣ ҳангоми гарм кардани ҷараёни аз ҳад зиёд (> ҷараёни номиналӣ) хам мешавад. Суръати хамшавӣ ба бузургии ҷорӣ мутаносиб аст - кафолат додани шикастани вақти баръакс, ки рафтори гармии кабелро тақлид мекунад ва ҳангоми муҳофизати таҷҳизот аз сафарҳои нохуш пешгирӣ мекунад.
★ Муҳофизати магнитӣ (расми кӯтоҳ)
Ҳангоми ноқилҳои кӯтоҳ (масалан, фаза ба фаза ё фаза ба замин) майдони магнитии баландсуръат поршени электромагнитро фавран кашида, механизми қулфро дар тӯли миллисонияҳо раҳо мекунад - ҷараёни хатогиро пеш аз рух додани зарари гармӣ қатъ мекунад.
Афзалиятҳои маҳсулот
★ Бадан ва Сарпӯш:
Қатрони полиэстери нахи шиша ҳамчун маводи бадан ва сарпӯш мувофиқи стандарти EN 60512-20-2 истифода шудааст. Ин мавод, ки дар адабиёт BMC (Bulk Molding Compound) номида мешавад, аз сабаби арзишҳои баланди электрикӣ ва механикӣ бартарӣ дорад ва метавонад ба ҳарорати 160 ℃ пайваста муқовимат кунад. Маводи BMC ҳангоми тамос бо сим дар ҳарорати 960 ℃ мувофиқи IEC 695-2-1 намесузад
Биметалл: Биметалл як маводест, ки аз омезиши ду металлҳои табақӣ бо коэффисиентҳои гуногуни васеъшавӣ бар зидди гармӣ иборат аст. Ҷараёне, ки аз пора мегузарад, биметаллро гарм мекунад. Аз таъсири ин гармй. биметаллй ба суи пластинкаи кам-тараш хам мешавад. Азбаски гармӣ дар баробари зиёд шудани ҷараёне, ки аз шикаста мегузарад, зиёд мешавад, биметалл бештар гарм мешавад ва бештар хам мешавад. Бо ин роҳ, он механизми кушодани пораро идора мекунад.

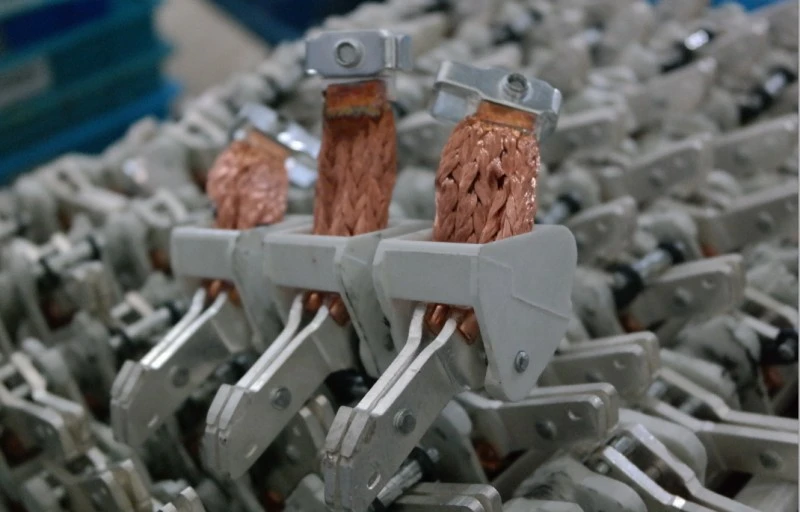

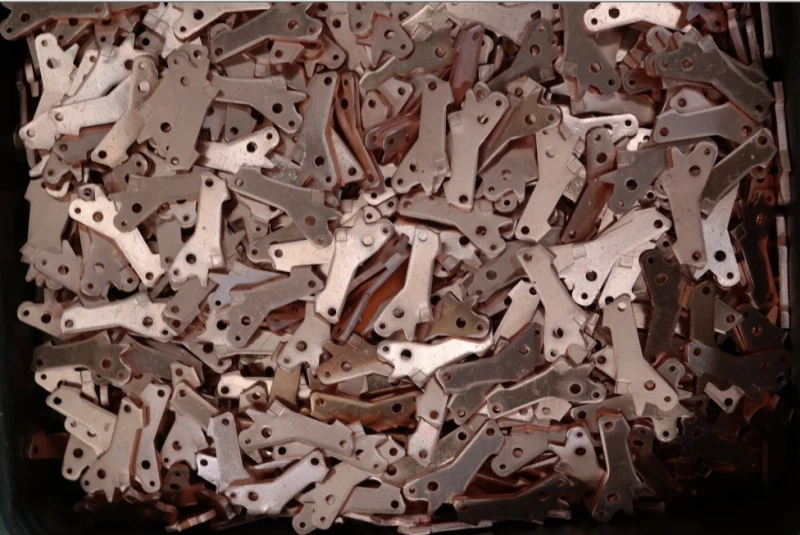

★ Тамос:
Хӯлаи контактӣ барои шикастанҳо бо назардошти арзишҳои ҷараёнҳои шикаста ва интиқолшаванда ва сохтмон муайян карда мешавад. Одатан, дар рахнаҳо контактҳои нуқра, графит, никел, вольфрам истифода мешаванд. Дар алоқаҳои ҳаракаткунанда сохтори ҳамвор таъмин карда шудааст. Бо ин роҳ, дар ҳар як кушодан-пӯшидан контактҳои хӯлаи хушк ва сахт дар контактҳои мулоими собит ҷой доранд.
Ҳамин тариқ, муқовимати пасттарин таъмин карда мешавад. Тамоси ҳаракаткунанда бояд ба контакти собит хеле хуб ламс кунад, то муқовимати тамос паст дошта бошад. Бо вуҷуди ин, қувваи фишори аз ҳад зиёди тамос боиси вайрон шудани алоқаҳо дар муддати кӯтоҳтар аз муқаррарӣ мегардад. Хӯлаҳои тамос барои кушодани солим хеле муҳиманд.
★ Ҳуҷайраи хомӯшкунандаи камон (ҷудокунанда):
Сепараторҳо барои хомӯш кардани камон истифода мешаванд, ки ҳангоми кори шикастае, ки зери энергия кор мекунад, ба вуҷуд меояд. Ҳангоме ки алоқаи ҳаракаткунанда аз тамоси собит ҷудо мешавад, ҷараёни ҷараён дар байни контактҳо муддате идома меёбад ва ин камон номида мешавад. Ин камон бояд дар муддати хеле кӯтоҳ нобуд шавад.
★ Нобудшавии Арк:
Арк аз ҳисоби майдони магнитии дар атрофи камон ба вуҷуд омада, ба сӯи сепараторҳо тела дода мешавад. Хамин тавр камон дароз шуда, борик мешавад ва дар байни плитахои сепаратор канда мешавад (Расми-5). Аз сабаби хусусияти маводе, ки дар деворҳои паҳлӯи сепараторҳо истифода мешавад, аз ҳисоби ҳарорати баланд, ки аз камон ба вуҷуд омадааст, газ мебарояд. Ин газ ба хомуш шудани камон таъсири калон мерасонад.
Ариза
CDADA DAM1 ба навъи собит қолаби сӯзандору (MCCB) дар тамоми инфрасохтори муҳим эътимод дорад:
★ Саноатй: заводхои пулодгудозй, платформахои нефту газ, корхонахои химиявй
★ Тандурустӣ: Шӯроҳои асосӣ ва зерпаҳнкунии беморхона
★ Нақлиёт: сигнализатсия роҳи оҳан, системаҳои бағоҷи фурудгоҳ
★ Тиҷоратӣ: Офтобхонаҳо, марказҳои маълумот, марказҳои савдо, марказҳои конвенсия
★ Ҷойҳои ҷамъиятӣ: Театрҳо, стадионҳо, биноҳои ҳукуматӣ
Афзалиятҳои насб ва нигоҳдорӣ

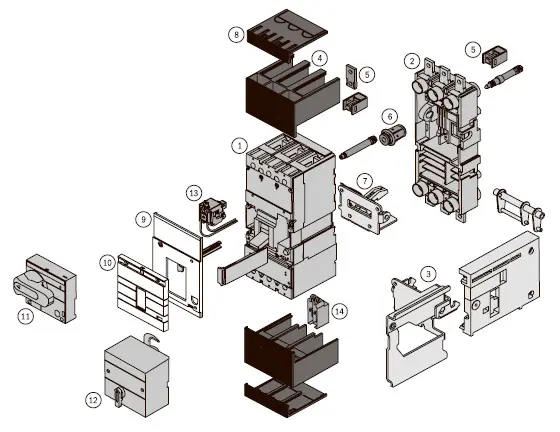

★ Интегратсияи осон:
Маҷмӯи стандартӣ шинаҳо, монеаҳои фазавӣ ва сахтафзорро дар бар мегирад
Лавозимотҳои иловагӣ: контактҳои ҳушдор, барориши шунт/пастшиддат, механизмҳои электрикии корӣ

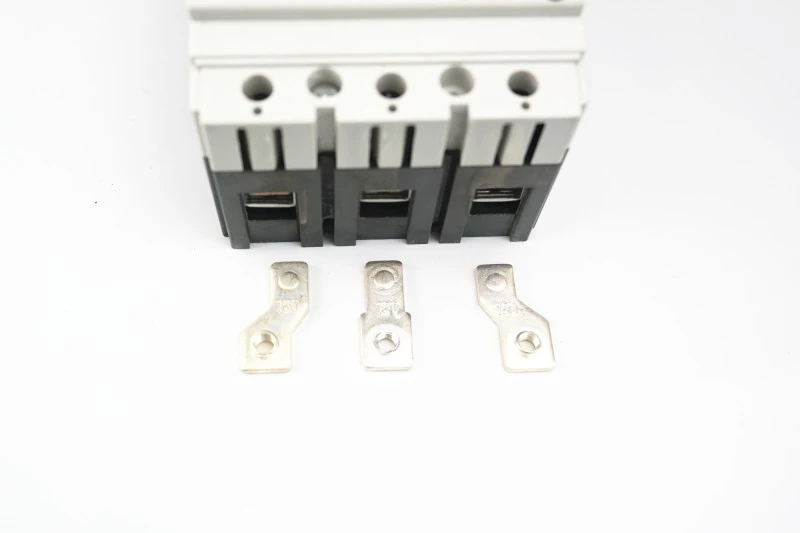

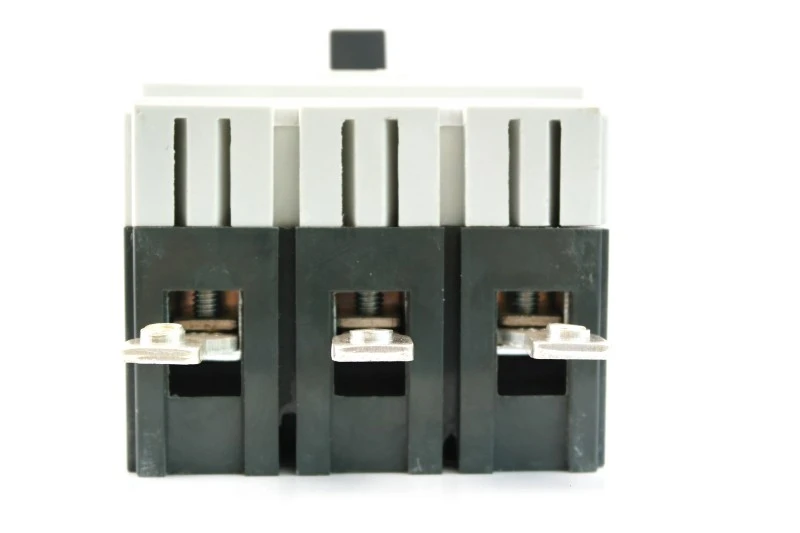

1) Бо шинаи васеъ пайваст шавед (акс 1)

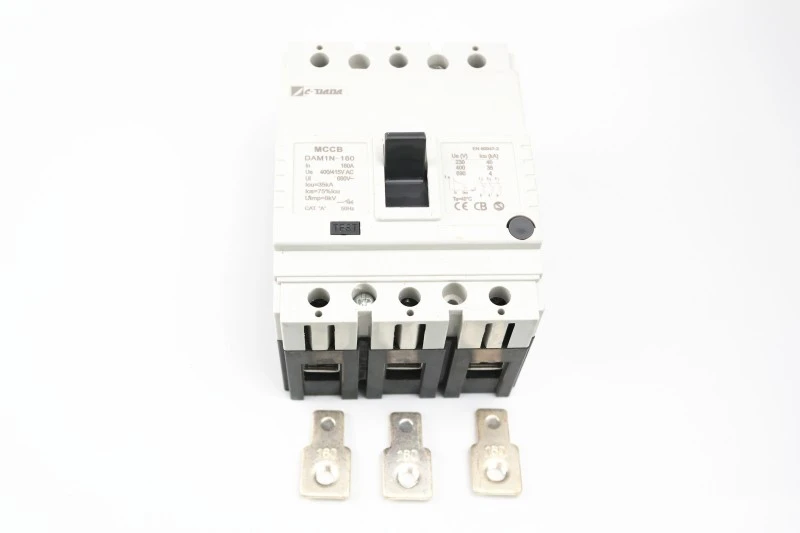

2) Бо терминали паҳнкунанда пайваст кунед (акс 2)

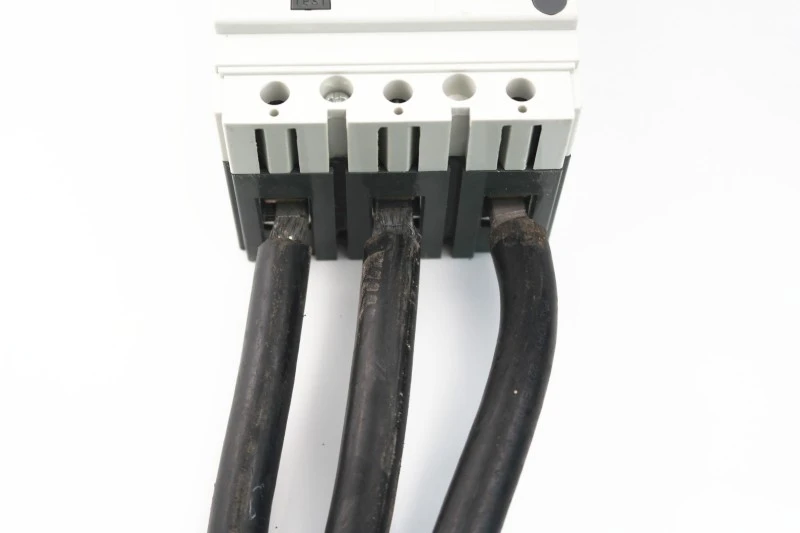

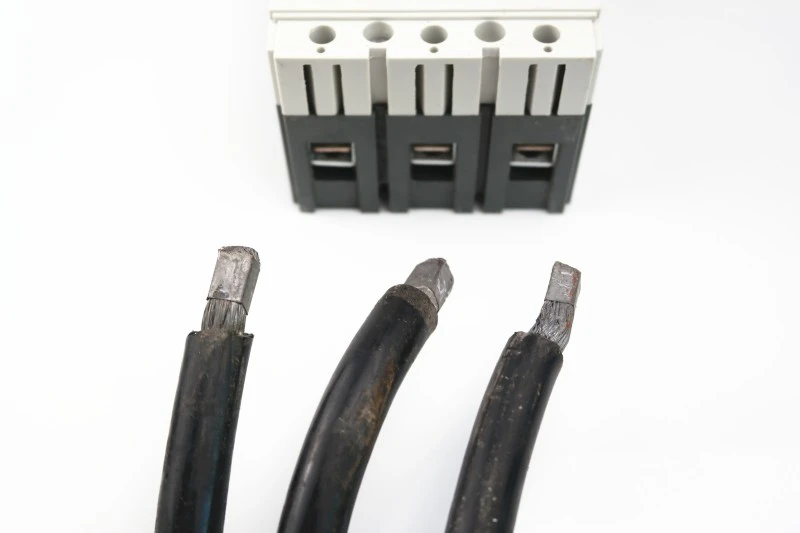

3) Кабелро мустақиман пайваст кунед (акс 3) бе истифода аз қубурҳои кабел.

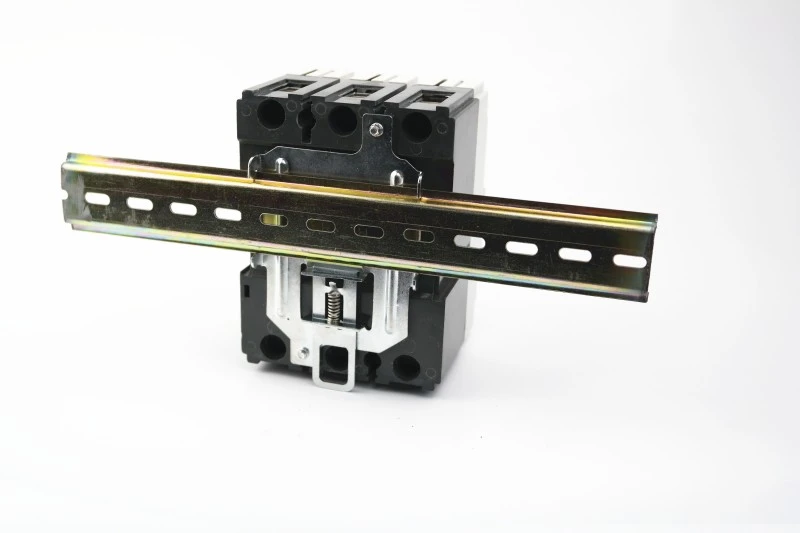

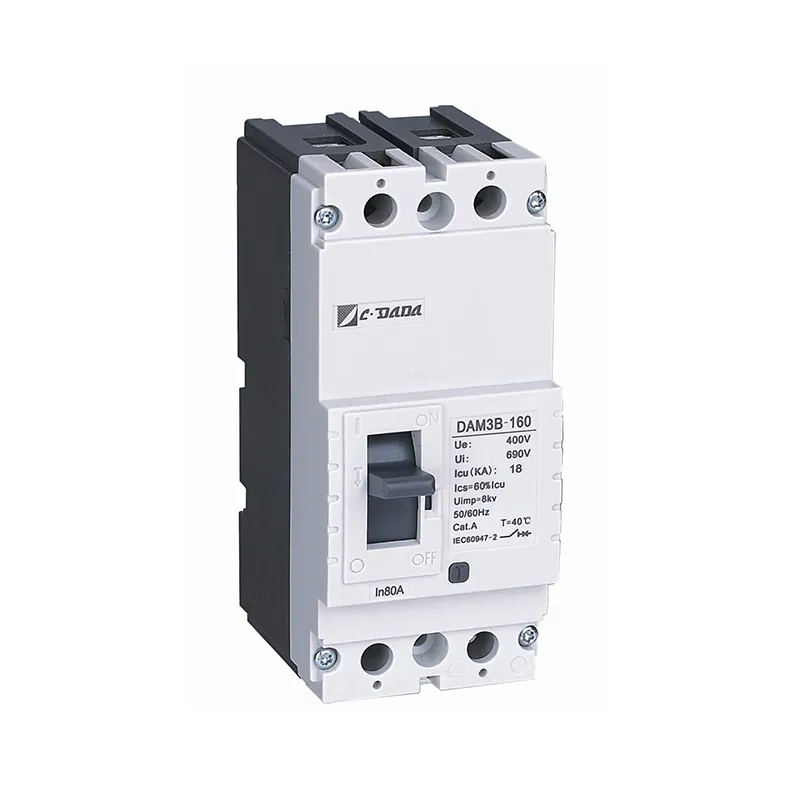

Бо ёрии тазкикаи махсус 125 ва 160-ро ба ДИН-релье гузоштан мумкин аст.

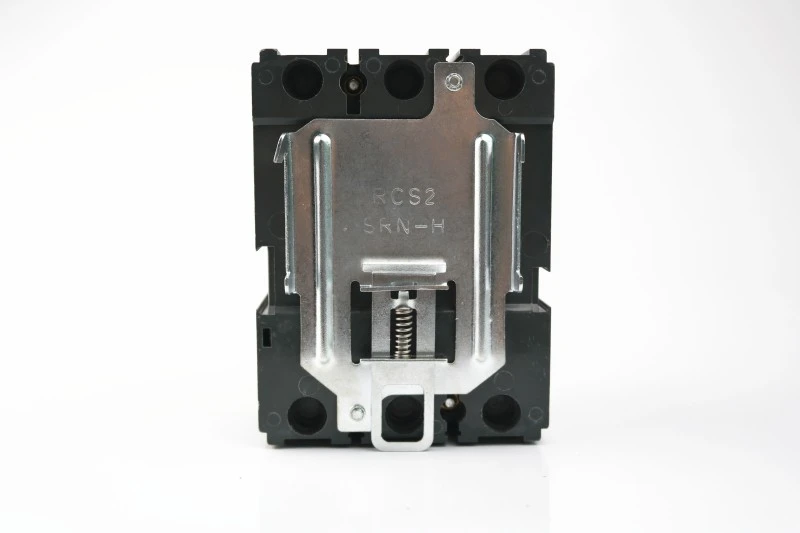

Шикананда бо тазиқи

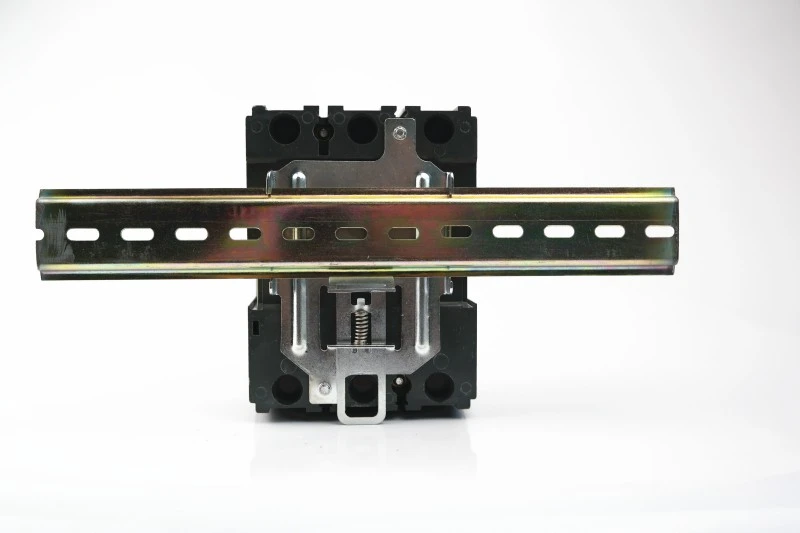

тазиқи бо роҳи DIN
тазиқи бо роҳи DIN
★ Тарҳрезии каммасраф:
10-20% нисбат ба алтернативаҳои ватанӣ сабуктар ва паймонтар
Андозаи хурдтари корпусро имкон медиҳад → хароҷоти камтари мавод ва интиқол
★ Бозсозии ба корбар дӯстона:
Нишондиҳандаи равшани TRIP аз бозпӯшии кӯр пешгирӣ мекунад
"Клик"-и шунавоӣ ҷалби дурусти механикиро тасдиқ мекунад
★ Ба оянда омода:
Маҷмӯаҳои плагин ва хориҷкуниро дастгирӣ мекунад (барои моделҳои интихобшуда)
Бо иловаҳои мониторинги интеллектуалӣ мувофиқ аст
Чаро CDADA-ро интихоб кунед?

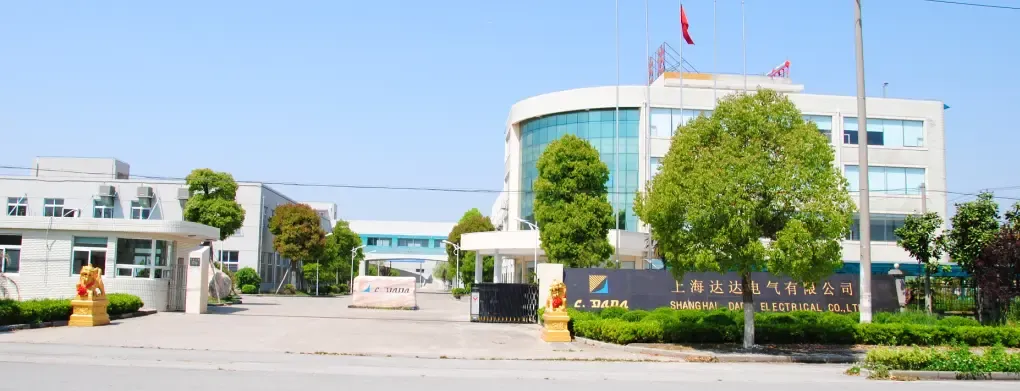

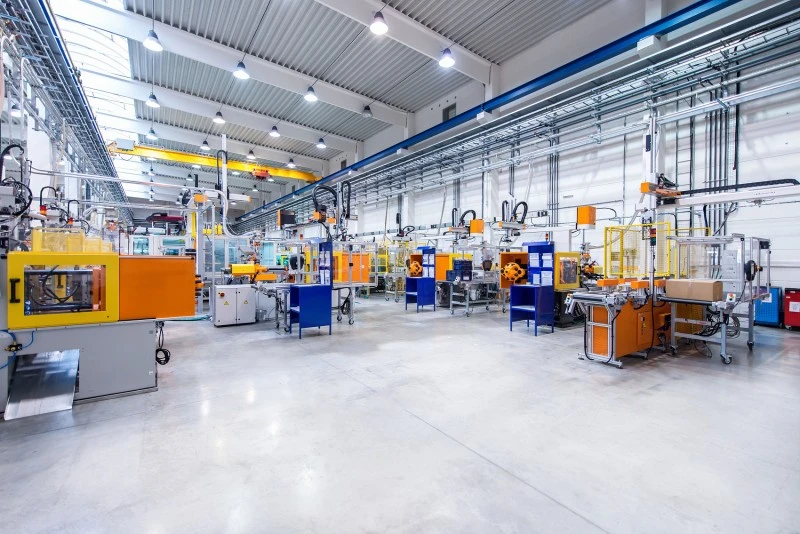

1. Мо истеҳсолкунандаи пешбари 42+ сол ҳастем. Ширкати мо соли 1983 таъсис ёфта, дар тӯли 40 сол хеле босуръат рушд мекунад.

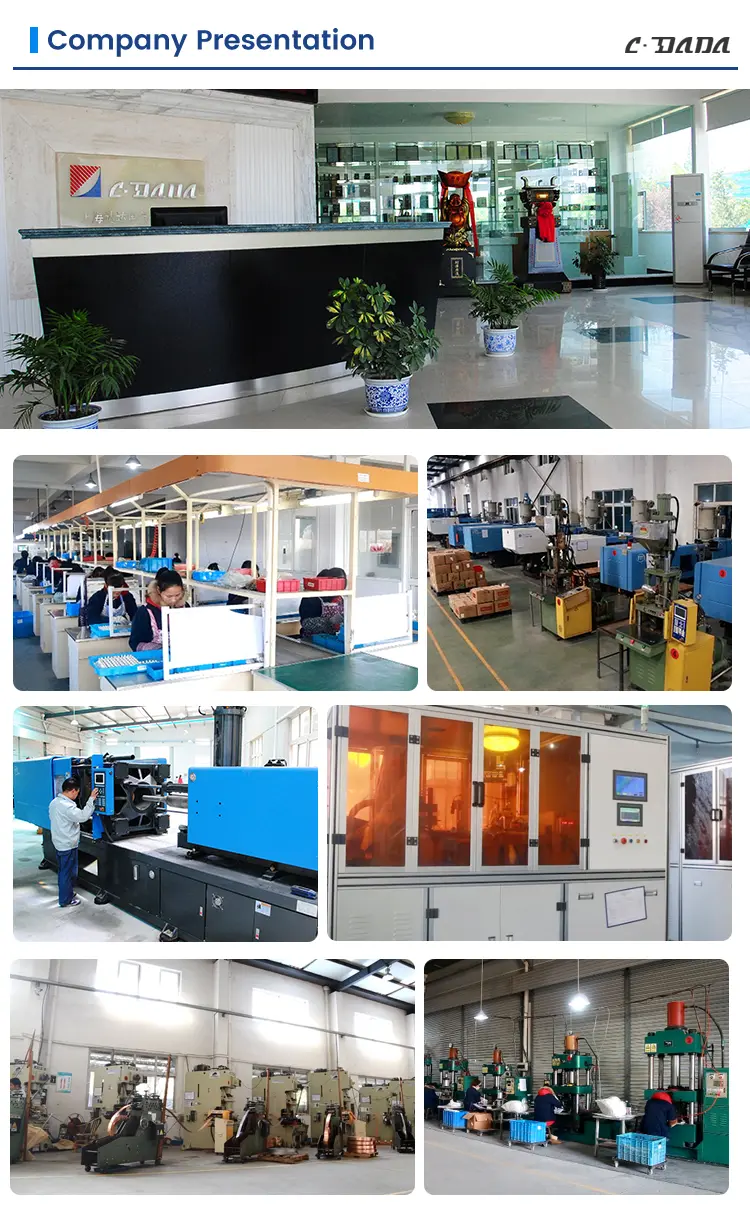

2. Гурӯҳ, ки аз 3 корхона иборат аст, майдони истеҳсолии 52,400 м² дорад ва зиёда аз 500 нафар кормандонро дар бар мегирад. Мо бо максади васеъ кардани кор ва такмил додани устохонахоямон кариб дах миллион юан сармоягузорӣ кардем.
3. Завод аз ҷониби INTERTEK, DEKRA & GMC тафтиш карда шудааст
4. Картонҳои қавӣ, муҳофизати паллета, хуб барои интиқоли содиротии дур
Саволҳои зуд-зуд пурсидашаванда (FAQ)
Саволи 1: Оё DAM1-ро дар роҳи оҳани DIN васл кардан мумкин аст?
A1: Бале — моделҳои 125A ва 160A метавонанд бо истифода аз тазиқи махсуси ихтиёрӣ дар релсҳои DIN насб карда шаванд. Баҳои баландтар танҳо ба панел насб карда шудаанд.
Саволи 2: Силсилаи DAM1 кадом сертификатҳоро дорад?
A2: Он бо CE, CB, ASTA, KEMA, SEMKO ва RoHS сертификатсия шудааст, ки мувофиқатро дар ИА, Шарқи Наздик, Осиёи Ҷанубу Шарқӣ ва берун аз он таъмин мекунад.
Саволи 3: Чӣ тавр ман шикастанро пас аз сафар аз нав танзим мекунам?
A3: Аввалан, фишангро пурра ба поён ба ХОМӮШ гузоред (шумо кликро мешунавед), сипас онро ба боло кашед. Ҳеҷ гоҳ онро мустақиман аз TRIP ба ON .
Саволи 4: Оё дастгоҳҳои ёрирасон мувофиқанд?
A4: Бале — алоқаҳои ҳушдор, алоқаҳои ёрирасон, барориши шунт/пастшиддат ва операторҳои барқро бе ҷудокунӣ илова кардан мумкин аст.
Саволи 5: Оё DAM1 барои иваз кардани шикастапораҳои кӯҳна мувофиқ аст?
A5: комилан. Пайдоиши паймоне, ки он имкон медиҳад, мустақиман иваз кардани MCCB-ҳои кӯҳна дар аксари панелҳо - сарфа кардани вақт ва хароҷоти навсозӣ.
