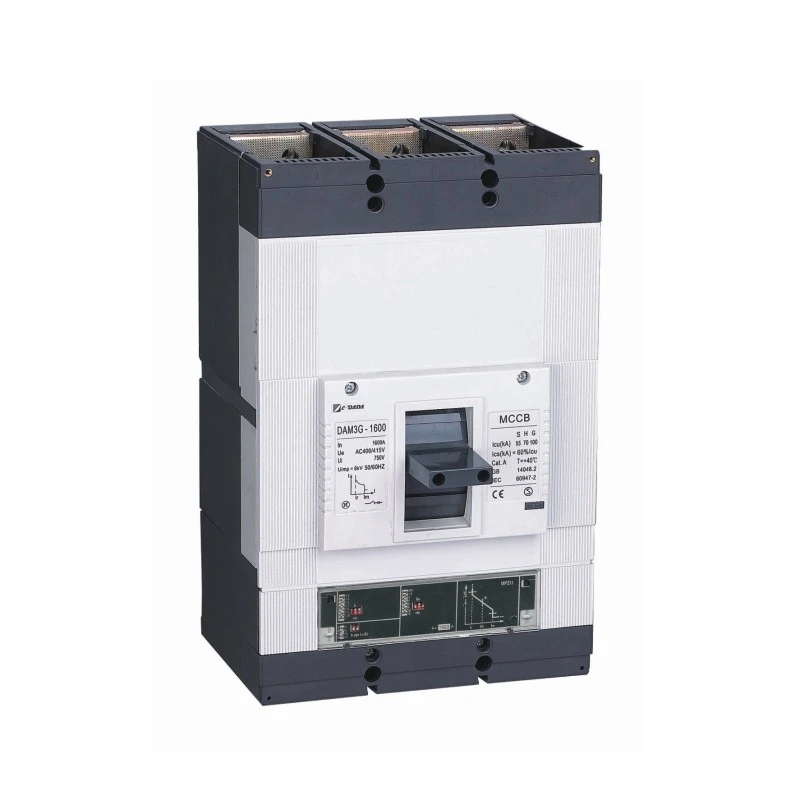

Намуди электронӣ қолаби Парвандаи микросхемаҳои

Барои системаҳои муосири энергетикӣ, ки дақиқ, иктишофӣ ва эътимодро талаб мекунанд, шикастани гардиши электронии шакли қолабӣ аз ҷониби Shanghai DADA Electric CO., LTD. дар мухофизати пастшиддат стандарти нав мукаррар мекунад. Баръакси шикастани анъанавии гармӣ-магнитӣ, ин MCCB интеллектуалӣ як воҳиди электронии бар асоси микропросессорро истифода мебарад, то муҳофизати хеле дақиқ ва барномарезишавандаи ҷараёни аз ҳад зиёд - эмин аз тағирёбии ҳарорати муҳити зист.

Бо танзимоти танзимшаванда аз 40% то 100% Дар (гармии) ва 1,5 × то 12 × Дар (магнитӣ), он чандирии беҳамторо барои ҳамоҳангсозии мураккаб дар марказҳои додаҳо, корхонаҳои саноатӣ, беморхонаҳо ва системаҳои энергияи барқароршаванда пешниҳод мекунад. Аз 100А то 1600А дар 400В/415В баҳо дода шуда, он тарҳи паймонро бо функсияҳои пешрафта муттаҳид мекунад ва дар бар мегирад, ки ҳангоми хатогиҳои шадид, ҳатто агар электроника ноком шавад.

Мушаххасоти асосӣ

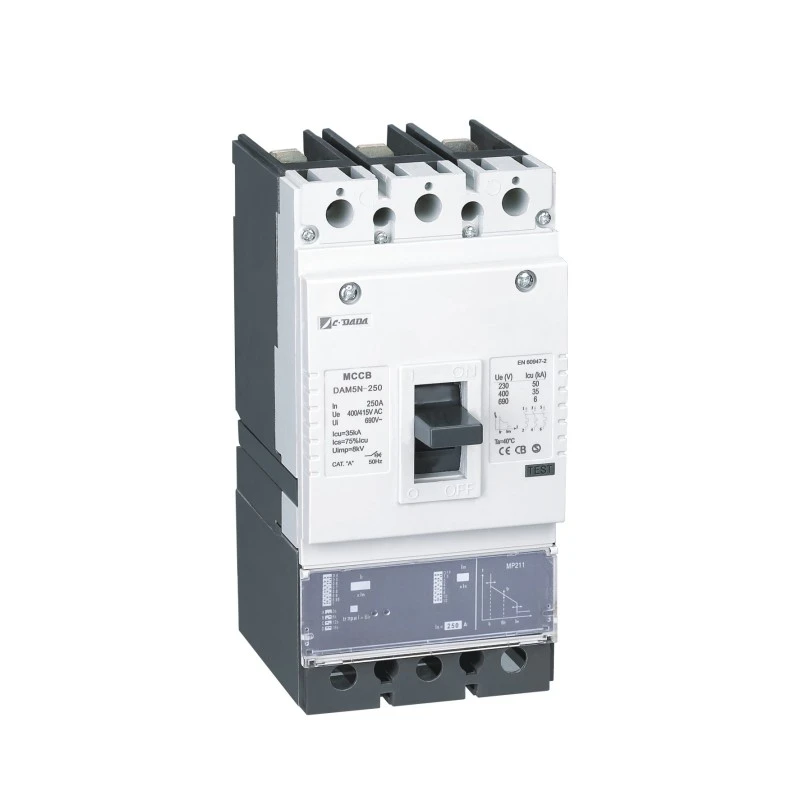

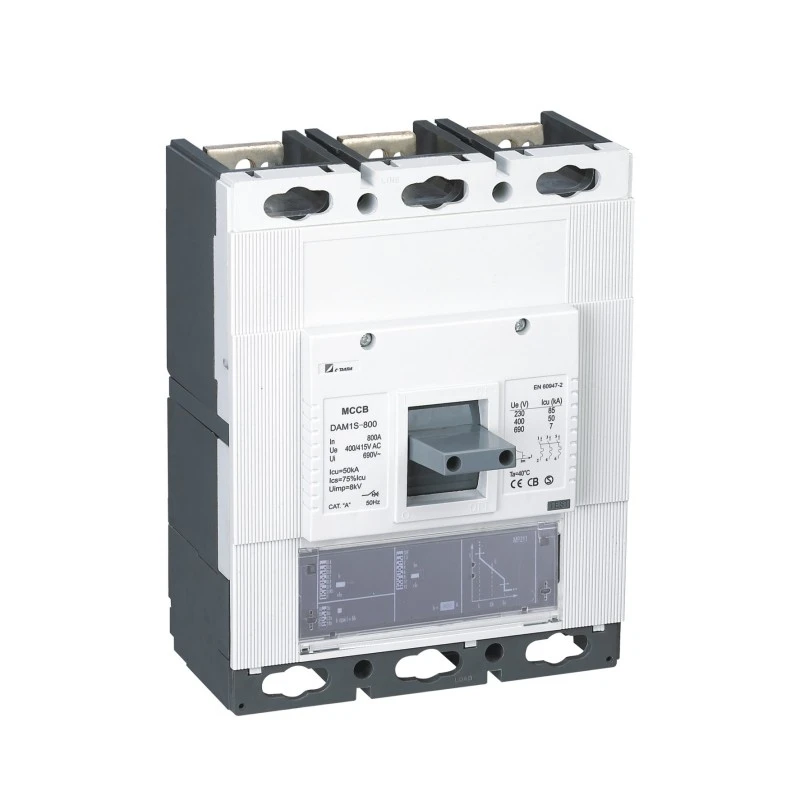

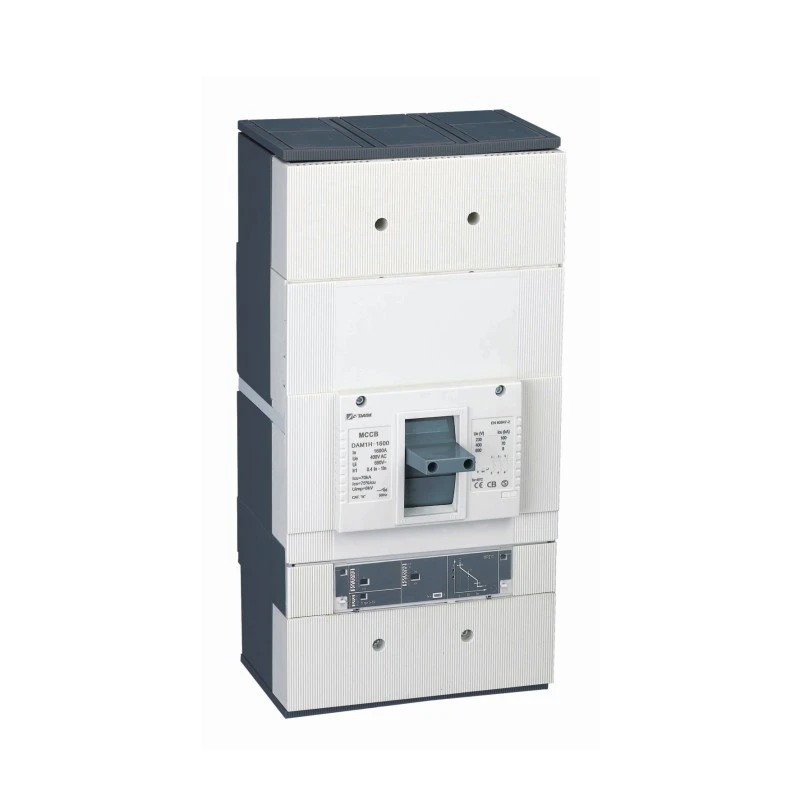

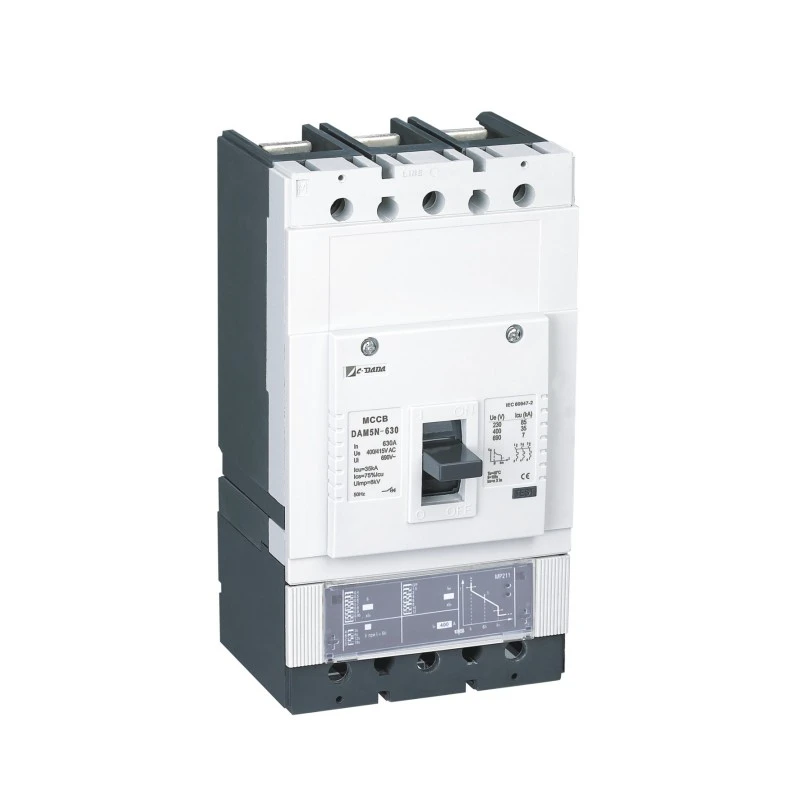

Модели: Силсилаи CDADA DAM2 / DE (Силсилаи электронии қолаби барқӣ)

Навъи: Парвандаи қолабии электронӣ Breaker

Қутбҳо: 3P / 4P

Шиддати номиналии (Ue): 400V / 415V AC

ҷорӣ номиналии (Дар): 100A - 1600A

Воҳиди сафар: Нашри электронии дар асоси микропросессор

Танзими гармӣ (Ir): 40% - 100% аз In

Танзими магнитӣ (Im): 1,5× – 12× In

Афзалиятҳо

★ Дипазони васеъ: 100А то 1600А(AC)

★ Андозаҳои паймон

★ Танзими гармии танзимшаванда (40-100%) Дар.

★ Танзими магнитии танзимшаванда (1,5-12 маротиба) Дар.

★ Таъмини тугмаи сафарро пахш кунед.

★ Алоқаҳои асосӣ ва камонро ҷудо кунед

★ доираи васеи лавозимот.

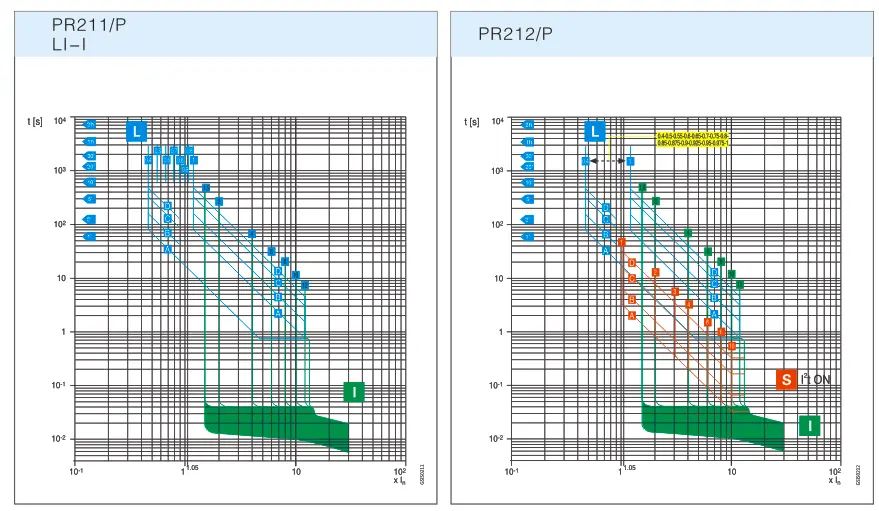

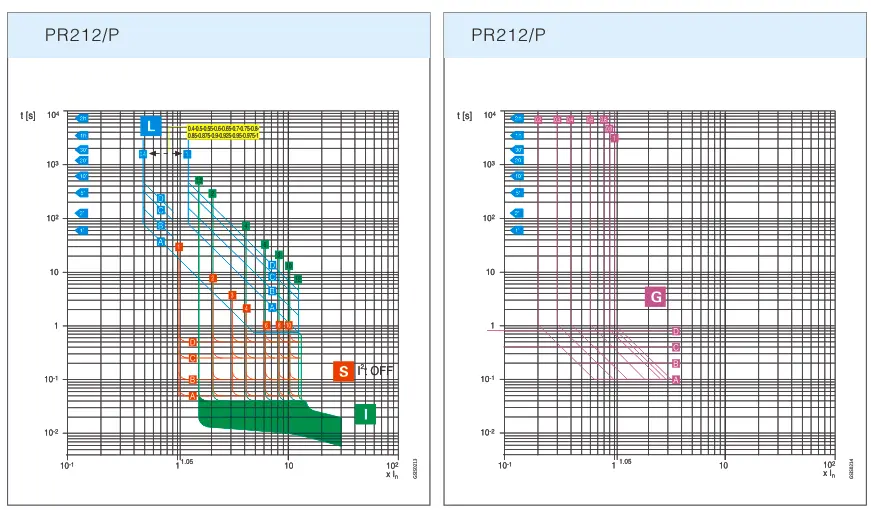

Каҷи хосияти озодкунии электронӣ

Параметрҳои электрикӣ

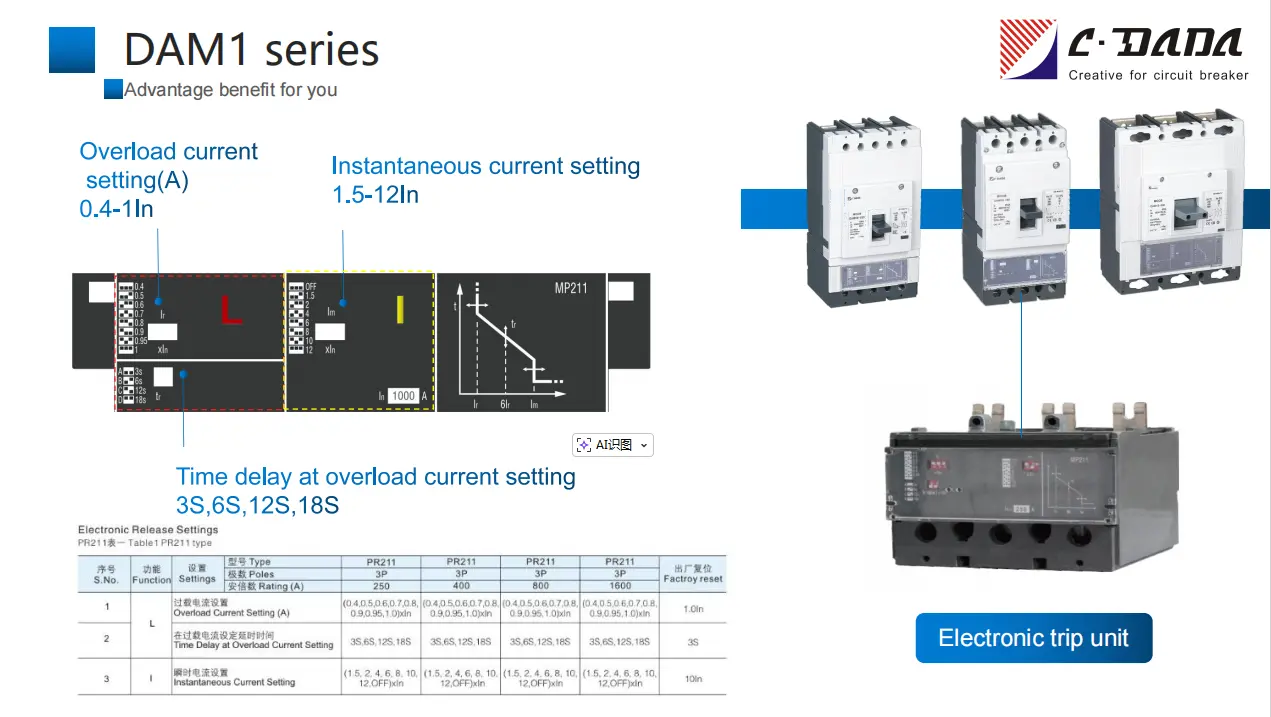

Ҷадвали 1 Навъи PR211

С.Н.

Функсия

Танзимотҳо

Навъи

PR211

PR211

PR211

PR211

Барқарорсозии Factory

полякхо

3С

3С

3С

3С

Рейтинг (A)

250

400

800

1600

1

L

Танзими ҷории изофабори (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1.0In

2

Таъхири вақт дар танзимоти ҷорӣ

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3С

3

I

Танзимоти ҷорӣ фаврӣ

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

10Дар

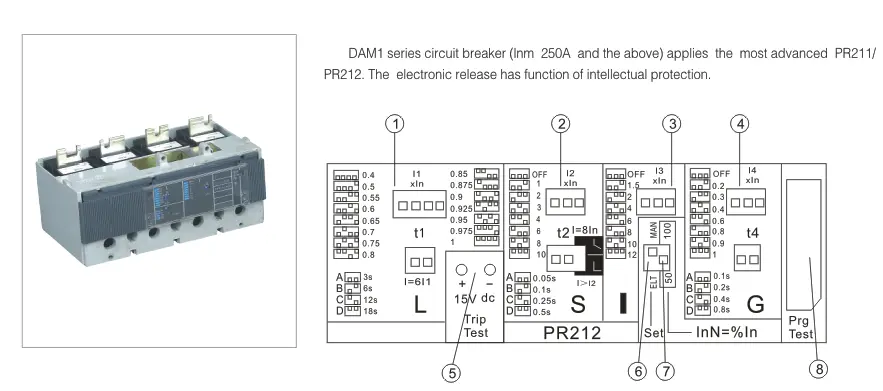

Ҷадвали 2 навъи PR212

С.Н.

Функсия

Танзимотҳо

Навъи

PR212

PR212

PR212

PR212

Барқарорсозии Factory

полякхо

3С

3С

3С

3С

Рейтинг (A)

250

400/630

800

1600

1

L

Танзими ҷории изофабори (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1.0In

2

Таъхири вақт дар танзимоти ҷорӣ

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3С

3

S

Танзими ҷории ноқилҳои кӯтоҳ (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

6Дар

4

Таъхири вақт дар танзимоти ҷории ноқилҳои кӯтоҳ

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1С

5

I

Танзимоти ҷорӣ фаврӣ

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

10Дар

6

G

Танзими ҷории хатои заминӣ (A)

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, ХОМӮШ) xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, ХОМӮШ) xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, ХОМӮШ) xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, ХОМӮШ) xIn

1.0In

7

Таъхири вақт дар танзими хатои замин

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4С

8

Интихоби параметрҳои барқӣ ё электронӣ маҷмӯи

Функсияи SET (гузариши ELT/MAN)

9

Барои танзими параметрҳои гузариши хати сифр истифода мешавад

InN=%In, 50/100 гузаред

10

Розетка барои дастгоҳи ченкунии пайвастшавӣ

Розеткаи панел

Чаро CDADA электронии MCCB-ро интихоб кунед?

★ Интеллекти ҳақиқӣ, на танҳо автоматизатсия
Микропросессор шаклҳои мавҷҳои ҷориро пайваста таҳлил мекунад ва имкон медиҳад, ки муҳофизати дақиқи баръакс, вақти муайян ва фаврӣ - бидуни тағирёбӣ аз гармӣ ё пиршавӣ.

★ Тарҳрезии ноком
Ҳатто агар схемаи электронӣ кор накунад, қулфи мустақими электромагнитӣ шикастани шикастаҳоро ҳангоми ноқилҳои шадиди кӯтоҳ таъмин мекунад - ба талаботи изофии бехатарии IEC 60947-2.

★ Ҳамоҳангсозии олӣ
Диапазони танзими ултра-васеъ (40–100% Ir, 1.5–12× Im) ҳамоҳангсозии комилро бо дастгоҳҳои боло/поён имкон медиҳад, ки минтақаҳои қатъро кам мекунанд.

★ Инфрасохтори ояндасоз
Бо модулҳои ихтиёрии иртиботӣ (Modbus RTU, Profibus) барои ҳамгироӣ ба системаҳои идоракунии бино (BMS) ё шабакаҳои интеллектуалӣ мувофиқ аст.

★ Сифати ҷаҳонӣ, Нархи рақобатпазир
Дар доираи ISO 9001 дар Шанхай истеҳсол карда шудааст, ки дорои сертификатҳои байналмилалӣ мебошад - иҷрои сатҳи аврупоиро бо самаранокии арзиши Осиё пешниҳод мекунад.

★ Мо як гурӯҳи махсуси 15 муҳандис дорем, ки ба таҳия, такмил ва мутобиқсозии маҳсулот нигаронида шудаанд.

Барномаҳои идеалӣ

Марказҳои додаҳо: Пешгирии нокомиҳои каскадӣ бо буридани дақиқи интихобӣ

Беморхонаҳо: Таъмини қувваи бефосила барои системаҳои таъмини ҳаёт

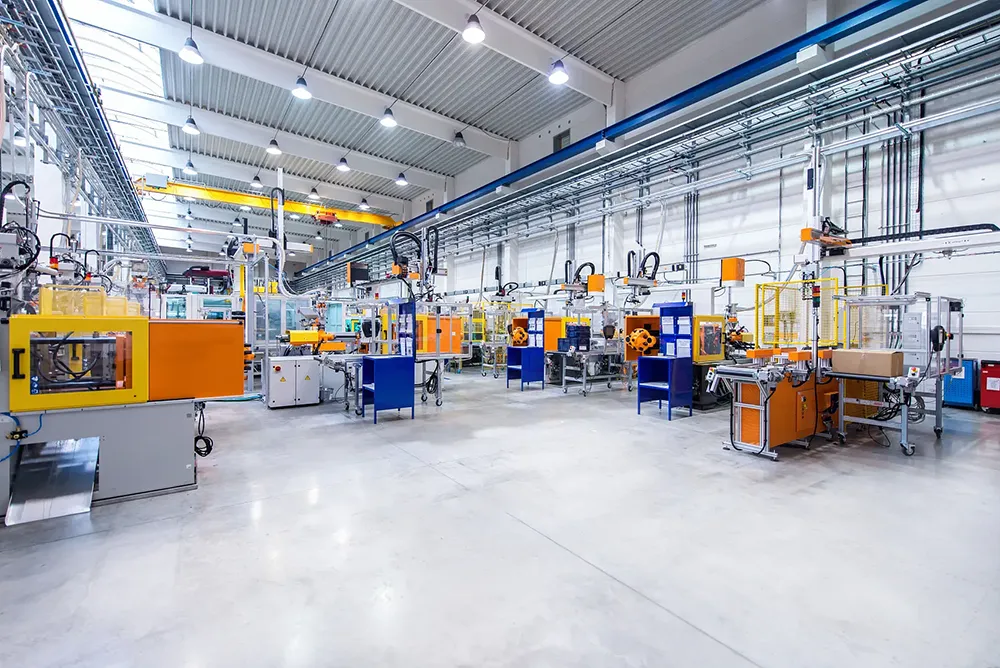

Автоматикунонии саноатӣ: Ҳамоҳангсозӣ бо VFD, стартерҳои нарм ва робототехника

Фарҳангҳои офтобӣ/шамолӣ: Мутобиқ шудан ба профилҳои насли тағйирёбанда

Биноҳои интеллектуалии тиҷоратӣ: Мониторинги энергияро бидуни ҳисобкунакҳои иловагӣ фаъол созед

Саволҳои зуд-зуд пурсидашаванда (FAQ)

Саволи 1: MCCB электрониро аз як гарми-магнитӣ чӣ фарқ мекунад?

A1: Рақамкунакҳои қолаби электронӣ микропросессорро барои таҳлили сафарҳои ҷорӣ ва триггер бо дақиқии баланд истифода мебаранд. Онҳо ба ҳарорати муҳити атроф таъсир намерасонанд, диапазонҳои васеътари танзимро пешниҳод мекунанд ва метавонанд ба қайдгирии маълумотҳои сарборӣ - бар хилофи намудҳои термомагнитии биметаллӣ/соленоид асосёфтаро таъмин кунанд.

Q2: Оё MCCB электронии 1600A дар конфигуратсияи 4-қутб дастрас аст?

A2: Бале - ҳама MCCB-ҳои электронии CDADA аз 250A то 1600A дар версияҳои 3P ва 4P дастрасанд.

Саволи 3: Чӣ мешавад, агар воҳиди электронии сафар ҳангоми ноқилҳои кӯтоҳ ноком шавад?

A3: Шикананда нусхаи механикиро дар бар мегирад: ҳангоми ҷараёнҳои шадиди хатогӣ (>12×In), қулфи магнитӣ кушодани мустақимро ба вуҷуд меорад - бехатариро ҳатто ҳангоми офлайни электроника таъмин мекунад.

Саволи 4: Оё ман метавонам арзишҳои ҷорӣро дар вақти воқеӣ назорат кунам?

A4: Бале - воҳиди сафарҳои электронӣ ҷараёнҳои фаврӣ, максимум, дақиқа ва миёнаро дар равзанаҳои вақти интихобшаванда (масалан, 24 соат) нишон медиҳад, ки барои идоракунии энергия муфид аст.

Саволи 5: Чаро CDADA-ро бар дигар брендҳои интеллектуалии MCCB интихоб кунед?

A5: CDADA пешниҳод мекунад:

● Танзими ҳақиқии дутарафа (бисёр рақибон Im то ≤10× маҳдуд мекунанд)

● Нусхаи механикии аз нобарорӣ бехатар (на ҳама MCCB-ҳои "электронӣ" ин доранд)

● Андозаи паймон — ба панелҳои кӯҳна бидуни тағир мувофиқат мекунад

● Портфели пурқуввати глобалии сертификатсия (ASTA, KEMA, CE)

● Нархгузории мувофиқи OEM бо дастгирии техникӣ бо забони англисӣ
