Дастури амалӣ барои шикастани ҷараёнҳои боқимонда бо муҳофизати аз ҳад зиёд

RCBO чист?

АнRCBO— дастгоҳи муҳофизаткунандаи ҷараёнҳои боқимонда бо муҳофизати аз ҳад зиёд — як дастгоҳи муҳофизаткунандаи пастшиддат аст, ки муҳофизати изофабори, муҳофизати ноқилҳои кӯтоҳ ва ошкоркунии ҷараёни боқимондаро (шориши) дар як воҳиди қолабӣ муттаҳид мекунад. Дар дохили корпуси компакт механизми истихроҷи гармӣ-магнитӣ сарбории изофӣ ва ноқилҳои кӯтоҳро идора мекунад, дар ҳоле ки трансформатори ҷараёнҳои сифрӣ пайваста ҷараёни ҷорӣ дар ноқилҳои барқ ​​​​ва бетарафро муқоиса мекунад. Вақте ки фарқият аз ҷараёни номиналии боқимонда (IΔn) зиёд мешавад, дастгоҳ дар тӯли миллисонияҳо ба кор медарояд ва пеш аз он ки ҷараёни ихроҷ метавонад ба одамон зарар расонад ё сӯхторро ба вуҷуд орад, таъминотро қатъ мекунад.

Кай интихоб кардани RCBO: зерсхемаҳои ниҳоӣ, ки ба муҳофизати аз ҳад зиёди ҷорӣ ва муҳофизати ихроҷи шахсӣ ниёз доранд - зарфҳои беруна, схемаҳои асбобҳо, гаражҳо, таҳхонаҳо, ҳаммомҳо ва дигар ҷойҳои намнок ё ба осонӣ дастрас.

DABL-63 ба синфи RCBO тааллуқ дорад: як дастгоҳ, се муҳофизат - интихоби фазоӣ ва камхарҷ барои схемаҳои ниҳоии хонагӣ.

Чӣ тавр интихоб кардани RCBO дуруст?

1. Ҷараёни номиналӣ (Дар): ба сарбории доимии занҷир мувофиқат кунед, бо сарбории ҷараёнҳои ҷараёнҳои дастгоҳҳо (масалан, 40А схемаҳои стандартии асбобҳои рӯзгорро фаро мегирад).

2. Иқтидори шикастан (Icn): бояд аз ҷараёни эҳтимолии кӯтоҳи ноқил дар нуқтаи насб баландтар бошад; 6kA сатҳҳои маъмулии камбудиҳои истиқоматӣ ва тиҷорати сабукро дар бар мегирад.

3. Қутбҳо: 1P+N барои занҷирҳои ниҳоии якфаза бо васлкунии паймон DIN-рейс.

4. Хусусияти шикастан: C-каҷи (5–10× In) барои бори умумии маишӣ ва асбобҳо; B-каҷ барои электроникаи ҳассос; D-каҷи барои оғози мотор.

5. Стандартҳо ва сертификатсия: Мутобиқати IEC/EN 61009-1 ва тамғаи СЕ асоси лоиҳаҳои байналмилалӣ мебошанд.

6. Истифодаи: зарфҳои беруна, схемаҳои асбобҳо ва равшании гараж/таҳхона метавонад нисбат ба схемаҳои умумии дарунӣ ҳассосияти баландтарро талаб кунад.

Чӣ гуна RCBO-и хуб муайяншуда ба назар мерасад

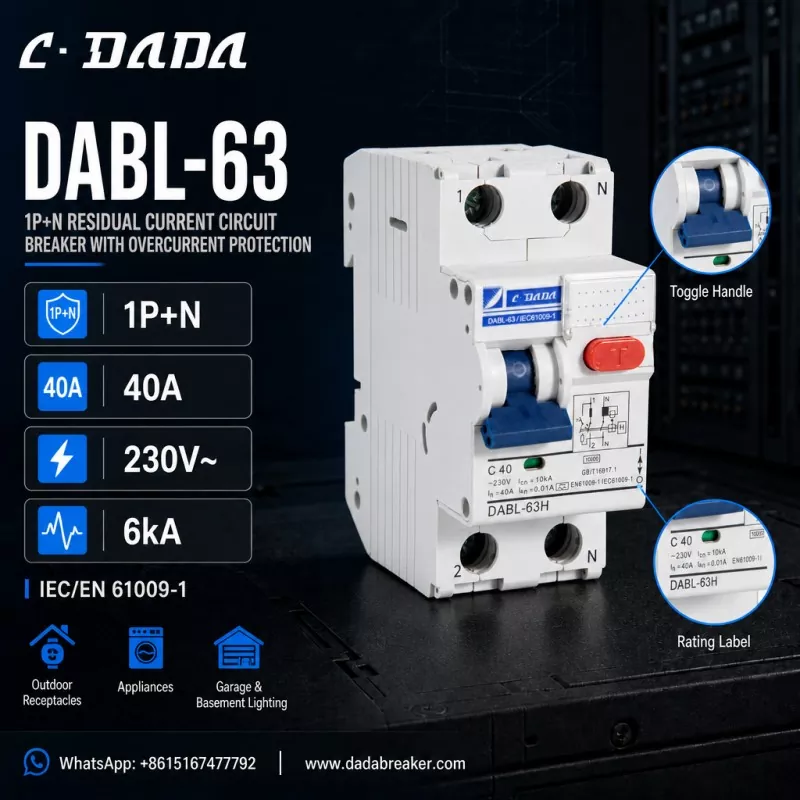

Барои мушаххас кардани ин DABL-63 азCDDA Electric, як шикастани ҷараёни боқимондаи 1P+N бо муҳофизати аз ҳад зиёд, ки нишон медиҳад, ки дар ин синфи дастгоҳ чӣ бояд кард: конфигуратсияи 1P+N

● Қутби зинда ивазшаванда ва бетараф, паймоне барои тахтаҳои тақсимоти стандартии DIN-рейс 40А ҷараёни номиналӣ (Дар)

● Бо шикастани C-каҷи (C40) 230V~ шиддати номиналӣ

● Иқтидори шикастани 6кА (Icn)

● IΔn = 0.01A (10mA) муҳофизати ҷараёни боқимондаи ҳассосияти баланд

● Мутобиқати IEC/EN 61009-1

● Тугмаи санҷиши сурхи T барои санҷишҳои даврии функсионалӣ, терминалҳо бо аломати 1/2/N, тамғаи рейтингӣ ва диаграммаи схемаи дар корпус чопшуда

● Барои зарфҳои берунӣ, асбобҳои маишӣ, гараж ва равшании таҳхона сохта шудааст

Мантиқи паси ин мушаххасот

Чорчӯбаи 40A, 1P+N бо 10mA муҳофизати ихроҷи ҳассосияти баланд аксарияти схемаҳои ниҳоии манзилро фаро мегирад: 40А ба сарбории дастгоҳи умумӣ ва схемаҳои розетка мувофиқат мекунад, 1P+N дастгоҳро барои тахтаҳои серодами серодам нигоҳ медорад ва ҳассосияти 10mA дар он ҷо қабати иловагии муҳофизати берунаро таъмин мекунад. минтақаҳо ва атрофи кӯдакон.

Саволҳои зиёд такрормешуда

Савол: RCBO чист?

Ҷавоб: RCBO — ноқилҳои ҷараёнҳои боқимонда бо муҳофизати аз ҳад зиёд — як дастгоҳи муҳофизатии пастшиддати ҷадвали аз нав танзимшаванда мебошад, ки муҳофизати изофабори, муҳофизати ноқилҳои кӯтоҳ ва муҳофизати ҷараёни боқимондаро (шориши) дар як воҳид, маъмулан то 63А барои занҷирҳои ниҳоӣ муттаҳид мекунад.

Савол: Фарқи байни RCBO ва MCB чист?

A: MCB танҳо муҳофизати изофабор ва ноқилҳои кӯтоҳро таъмин мекунад. RCBO дар боло муайянкунии ҷараёни боқимонда (шоршавӣ) -ро илова мекунад, вақте ки ҷараёни ихроҷ аз IΔn зиёд аст, схемаро ҷудо мекунад - муҳофизати одамон ва пешгирии сӯхтори барқ.

Савол: IΔn = 10mA чӣ маъно дорад?

A: IΔn ҷараёни номиналӣ боқимондаи корӣ аст. 10mA дараҷаи ҳассосияти баланд аст: вақте ки ҷараёни ихроҷ ба 10mA мерасад, дастгоҳ аз кор мебарояд ва нисбат ба рейтинги таъиноти умумӣ 30mA муҳофизати шахсии зудтарро таъмин мекунад.

Савол: DABL-63 RCBO чист?

Ҷавоб: DABL-63 як шикастани ҷараёни боқимондаи 1P+N бо муҳофизати аз ҳад зиёди ҷараён аз C ·DADA Electric - 40A, C-каҷӣ, 230V~, 6kA иқтидори шикастан ва муҳофизати ихроҷи ҳассосияти баланд 10mA мебошад, ки ба стандартҳои IEC/EN 61009-1 мувофиқ аст, барои дастгоҳҳои хонагӣ ва чароғҳои хонагӣ.
