Дастури амалӣ оид ба вайронкунакҳои қолабӣ

2026-08-25 0 Ба ман паём гузоред

MCCB чист?

MCCB -кафили қолаби барқгиранда— асбоби му-хофизатии пастшиддат, ки хангоми ошкор кардани сарбории изофа ва ё шарти расиши кутох ба таври худкор схемаро чудо мекунад. Баръакси сӯзишворӣ, онро пас аз сафар дубора барқарор кардан ва аз нав истифода бурдан мумкин аст. Дар дохили корпуси қолабӣ, механизми истихроҷи гармӣ-магнитӣ ду корро иҷро мекунад: элементи гармӣ ба сарбории бардавом вокуниш нишон медиҳад, дар ҳоле ки элементи магнитӣ ба хатогиҳои ноқилҳои кӯтоҳ фавран вокуниш нишон медиҳад. Натиҷа муҳофизатест, ки ба тарзи рафтори бори воқеии электрикӣ мувофиқат мекунад.

Кай интихоб кардани MCCB: фидерҳои асосии воридотӣ, панелҳои тақсимоти сефазавӣ, схемаҳои бузурги мотор ё ҳар нуқтае, ки ҷараёни эҳтимолии кӯтоҳи ноқил аз он чизе, ки MCB метавонад халалдор кунад, зиёдтар аст.

Вақте ки як MCB кофӣ аст: зерсхемаҳои ниҳоӣ бо бори хоксор ва сатҳи пасти хатогиҳо - тахтаҳои истиқоматӣ, равшанӣ ва схемаҳои розетка.

250A three-pole MCCB

Чӣ тавр интихоб кардани MCCB дуруст

Ҷараёни номиналӣ (Дар)

1. — ба сарбории доимӣ мувофиқат кунед ва барои ҷараёнҳои ба кор андохтани муҳаррикҳо ҷои сарро фароҳам кунед.

Иқтидори шикастан (Icu / Ics)

2. — дар пункти васлкунй бояд аз чараёни перспективии куто-ханчим зиёд бошад. Чӣ қадаре ки сатҳи хатогӣ баланд бошад, ҳамон қадар Icu ба шумо лозим аст.

полякхо

3. — 3P барои системаҳои сефазавӣ, 4P, ки дар он бетараф низ ҷудошавӣ лозим аст.

Рейтинги шиддат

4. — шиддати номиналии корӣ (Ue), шиддати изолятсия (Ui) ва тобоварии импулсро (Uimp) нисбат ба система тафтиш кунед.

Стандартҳо ва сертификатсия

5. — Мутобиқати IEC/EN 60947-2 ва аломати СЕ асоси лоиҳаҳои байналмилалӣ мебошанд.

Ариза

6. — Ҳифзи муҳаррик, тақсимоти барқ ва дастгоҳҳои саноатӣ метавонанд рейтингҳои чаҳорчӯба ва хусусиятҳои сафарро талаб кунанд.

250A MCCB-и хуб муайяншуда чӣ гуна ба назар мерасад:

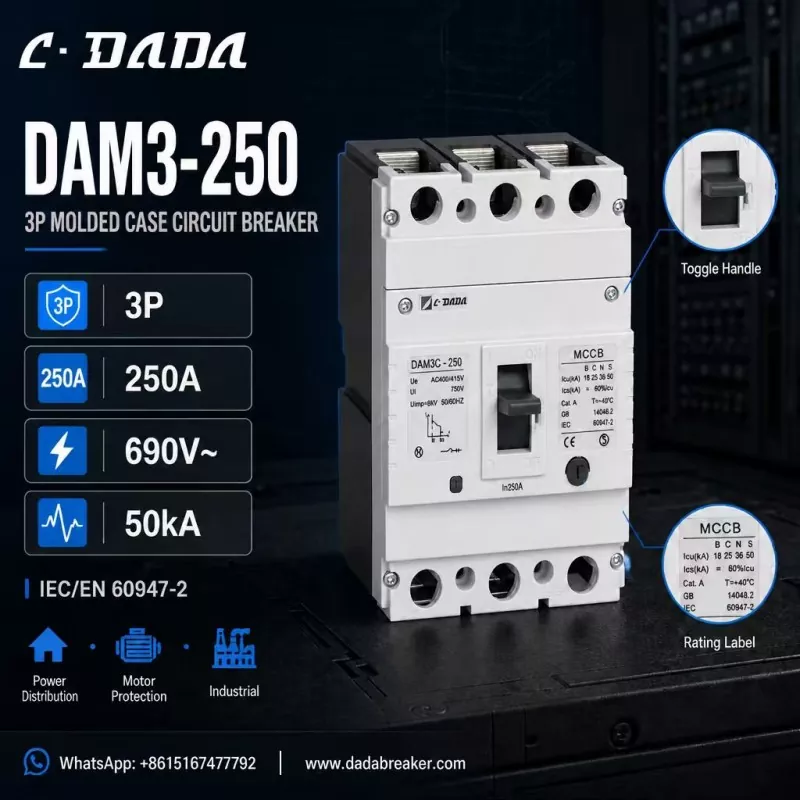

Барои мушаххас кардани ин, DAM3-250-ро аз C·DADA Electric баррасӣ кунед - як MCCB се қутби 250А, ки нишон медиҳад, ки дар ин синфи дастгоҳ чӣ бояд кард:

Конфигуратсияи 3P

● бо ҷараёни номиналии 250A (Дар), барои тахтаҳои тақсимоти се марҳила мувофиқ аст

Рейтинги шиддат:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8кВ

Иқтидори шикастан то 50 кА

● — Icu аз 18/25/36/50 кА дар тамоми вариантҳои B / C / N / S, аз ин рӯ насбкунандагон метавонанд ба сатҳи хатогиҳо дар нуқтаҳои гуногуни шабака мувофиқат кунанд

Мутобиқати IEC/EN 60947-2 ва GB 14048.2

● CE аломати бо дастаки равшани ON/OFF барои ҳолати кори намоён

● Барои тақсимоти барқ, ҳифзи муҳаррик ва барномаҳои саноатӣ сохта шудааст

Мантиқи паси ин мушаххасот: чаҳорчӯбаи 250А, 3 қутбӣ бо иқтидори шикастани синфи 50 кА аксарияти эҳтиёҷоти сохтмончӣ ва пудратчӣ - аз тахтаҳои тақсимоти асосӣ то схемаҳои фидерҳои моторро дар бар мегирад, дар ҳоле ки вариантҳои сершумори Icu ба шумо имкон медиҳанд, ки арзиши андозаи дурустро дар муқоиса бо сатҳи хатогиҳо.

Тавсия оид ба интихоб

● Барои схемаҳои ниҳоӣ то ~125А бо сатҳи пасти хатогӣ, MCB интихоби иқтисодӣ аст.

● Барои тақсимоти асосӣ, муҳофизати муҳаррик ва дастгоҳи интиқоли саноатӣ, MCCB-ро бо иқтидори шикастан интихоб кунед, ки аз ҷараёни эҳтимолии ноқилҳои кӯтоҳи насб зиёд аст.

● Ҳангоми шубҳа, андозаи як синфро аз рӯи иқтидори шикастан баланд кунед: фарқияти хароҷот хурд аст, дар ҳоле ки маржаи муҳофизат метавонад фарқияти байни хатои хурд ва қатъи асосӣ бошад.

Саволҳои зуд-зуд додашаванда

Савол: MCCB чист?

А: Акафили қолаби барқгирандадастгоҳи муҳофизатии аз нав танзимшавандаи пастшиддат аст, ки занҷирро ҳангоми сарбории изофӣ ё ноқилҳои кӯтоҳ ҷудо мекунад, ки барои ҷараёнҳои баландтар ва сатҳҳои хатогӣ назар ба як сӯзанаки миниатюрӣ пешбинӣ шудааст.

Савол: Icu дар MCCB чӣ маъно дорад?

Ҷавоб: Icu иқтидори ниҳоии шикастани ноқилҳои кӯтоҳ аст - ҷараёни максималии хатогие, ки шикаста метавонад қатъ кунад. Ics иқтидори шикастани хидматест, ки сатҳест, ки он метавонад такроран қатъ кунад ва фаъол бошад.

Савол: Чӣ тавр ман қобилияти шикастани MCCB-ро интихоб мекунам?

A: Рейтинги Icu-ро аз ҷараёни эҳтимолии кӯтоҳи ноқил дар нуқтаи насб баландтар интихоб кунед. Тахтаҳои тақсимоти дорои иқтидори баланди трансформатор ё фидерҳои дарози саноатӣ одатан ба дастгоҳҳои синфи 36-50кА ниёз доранд.

Савол: DAM3-250 MCCB чист?

A: DAM3-250 як 250А се-қутби қолаби ноқилҳои қутбӣ аз C·DADA Electric мебошад, ки то 690В бо иқтидори шикастан то 50кА барои тақсимоти нерӯ, ҳифзи мотор ва барномаҳои саноатӣ арзёбӣ мешавад.
