MCCB бо муҳофизати ихроҷ

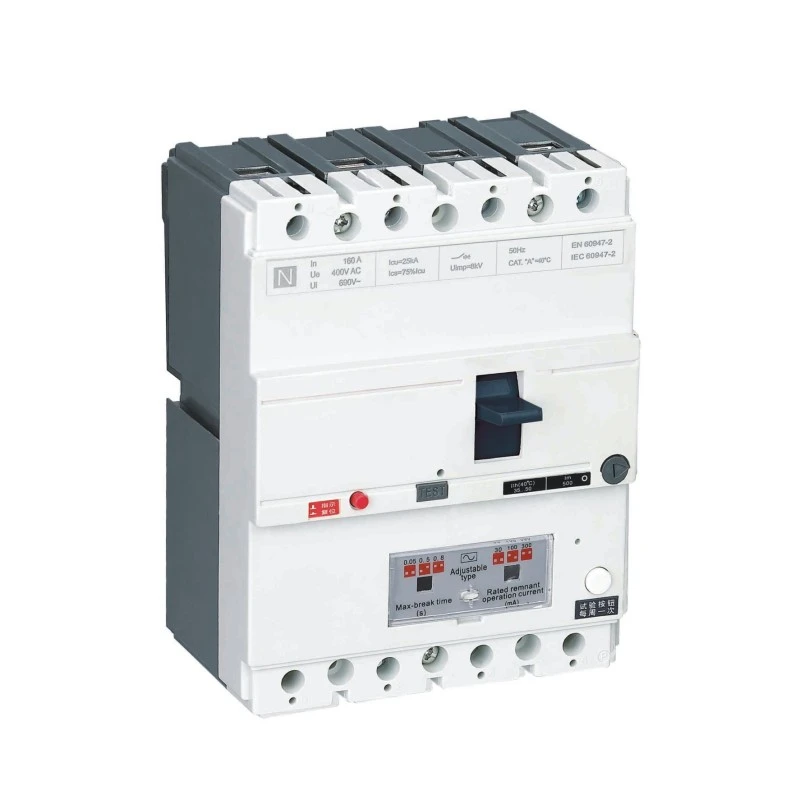

Бехатарии барқро берун аз сарбории изофӣ ва муҳофизати ноқилҳои кӯтоҳ бо CDADA DAM1L Series MCCB бо Муҳофизати ихроҷ, як поракунаки ҳамгирошудаи корпус бо функсияи дохилии ҷараёни боқимонда (RCD/ELCB) такмил диҳед. Ин ихроҷ MCCB 4P аз ҷониби истеҳсолкунандаи касбии Shanghai DADA Electric CO., LTD мувофиқи стандартҳои байналмилалӣ тарҳрезӣ шудааст, тақсимоти баландсифати нерӯи барқро бо ошкор кардани хатогиҳои заминӣ ва наҷотбахши оташ муттаҳид мекунад.

Аз 10А то 500А дар 400В/415В арзёбӣ мешавад, он ҷараёни танзимшавандаи кори боқимонда (30mA–1000mA) ва таъхири ихтиёрии вақтро пешниҳод мекунад - имкон медиҳад, ки муҳофизати мувофиқ барои амнияти шахсӣ (≤30mA) ё пешгирии сӯхтор (100mA–500mA+). Бо электроникаи бисёрфазаӣ, он ҳатто агар як фаза кор накунад ё шиддат то 50 В паст шавад, кор мекунад ва эътимоднокии беҳамторо дар инфрасохтори муҳим ба монанди нақбҳо, баландошёнаҳо, марказҳои нақлиётӣ ва корхонаҳои саноатӣ таъмин мекунад.

Мушаххасоти асосӣ

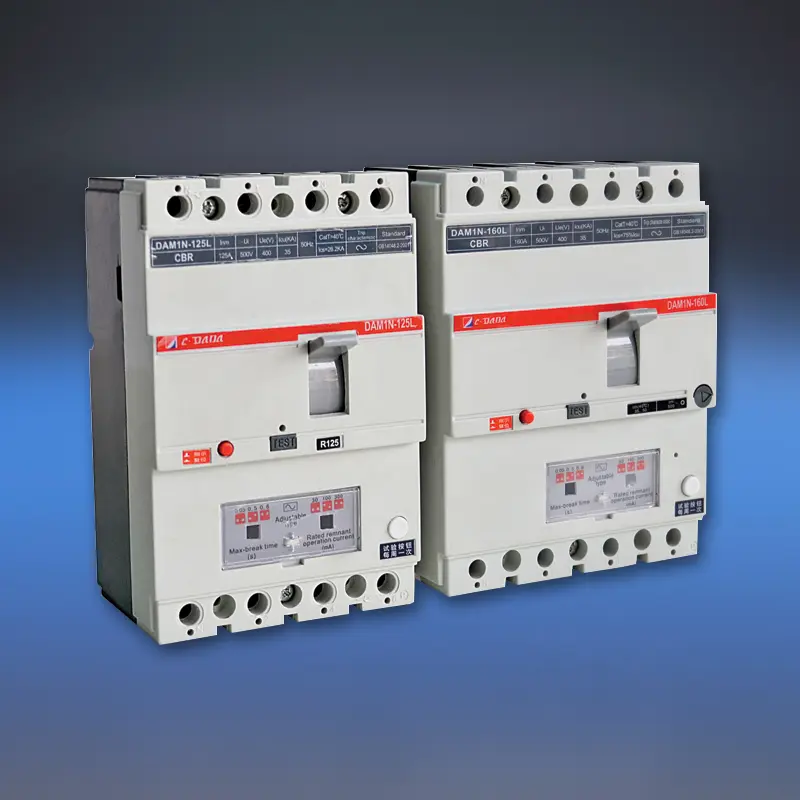

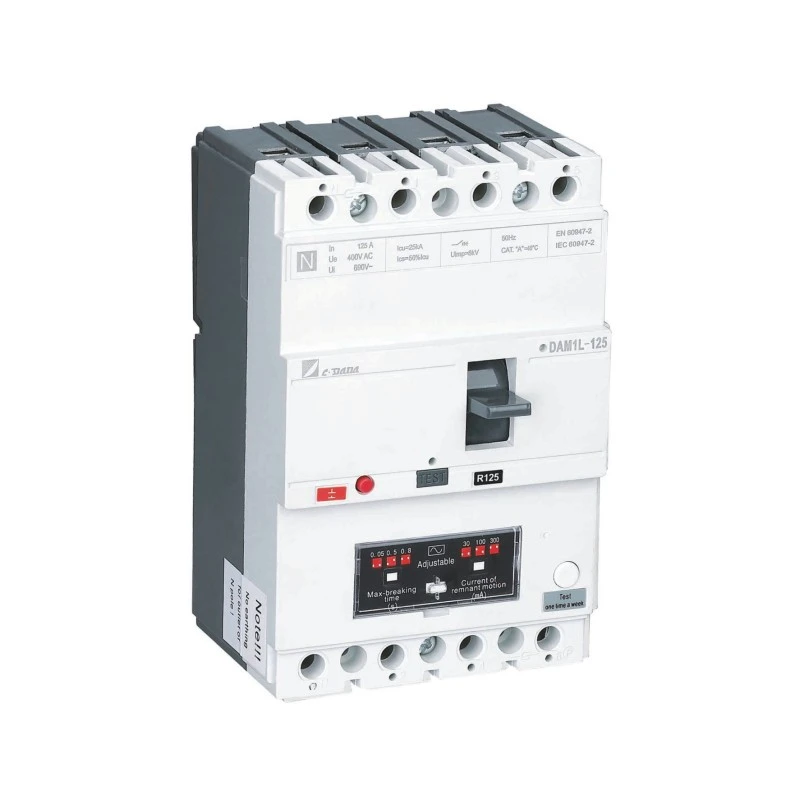

Модели: Силсилаи DAM1L - Leakage Earth MCCB (CBR-type MCCB)

Қутбҳо: 4P (стандартӣ; 3P мувофиқи дархост дастрас аст)

Ҷараёни номиналии (Дар): 10A - 500A

Шиддати номиналӣ: 400V / 415V AC, 50Hz

Шиддати изолятсия (Ui): 400V (≤160A), 690V (>250A)

Танзимоти ҷараёни боқимонда (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Танзимшавандагӣ: Танзими I△n ва вақти сафар дар макон (як лаҳза ё таъхир)

Намудҳои иқтидори шикастан:

Навъи B: Асосӣ (Inm < 100A)

Навъи S: Стандарт

Навъи H: Шикастани баланд (> 160A)

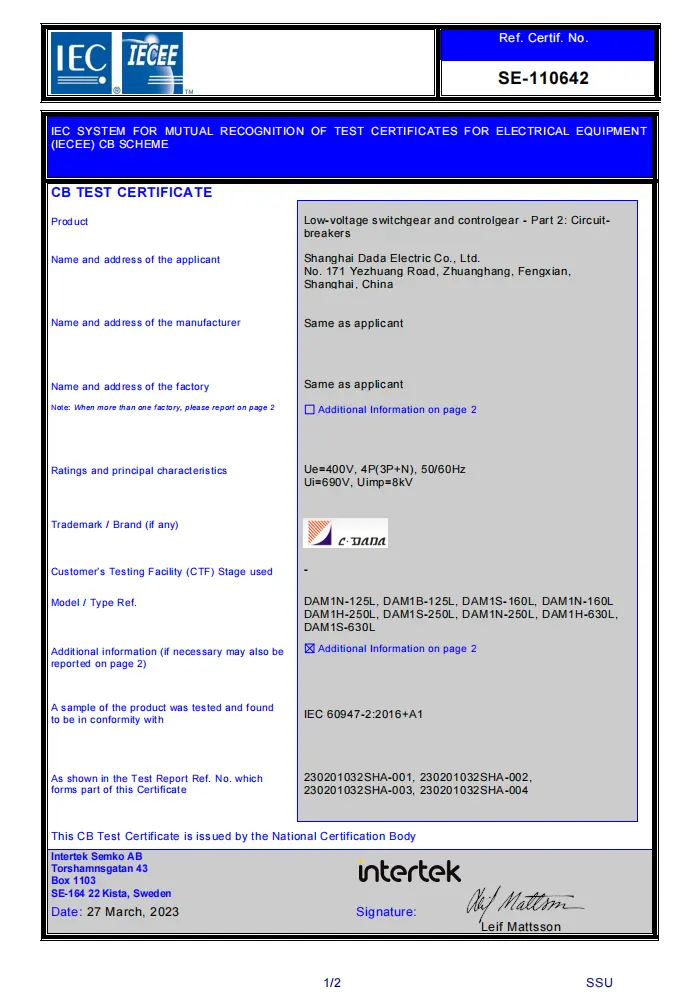

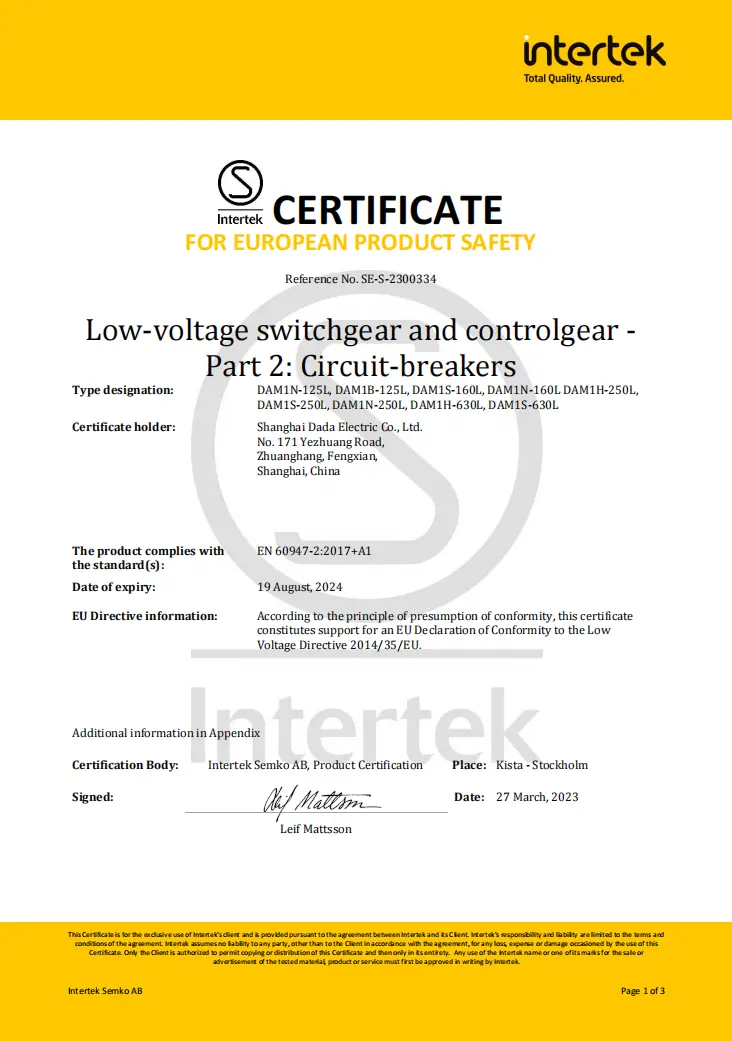

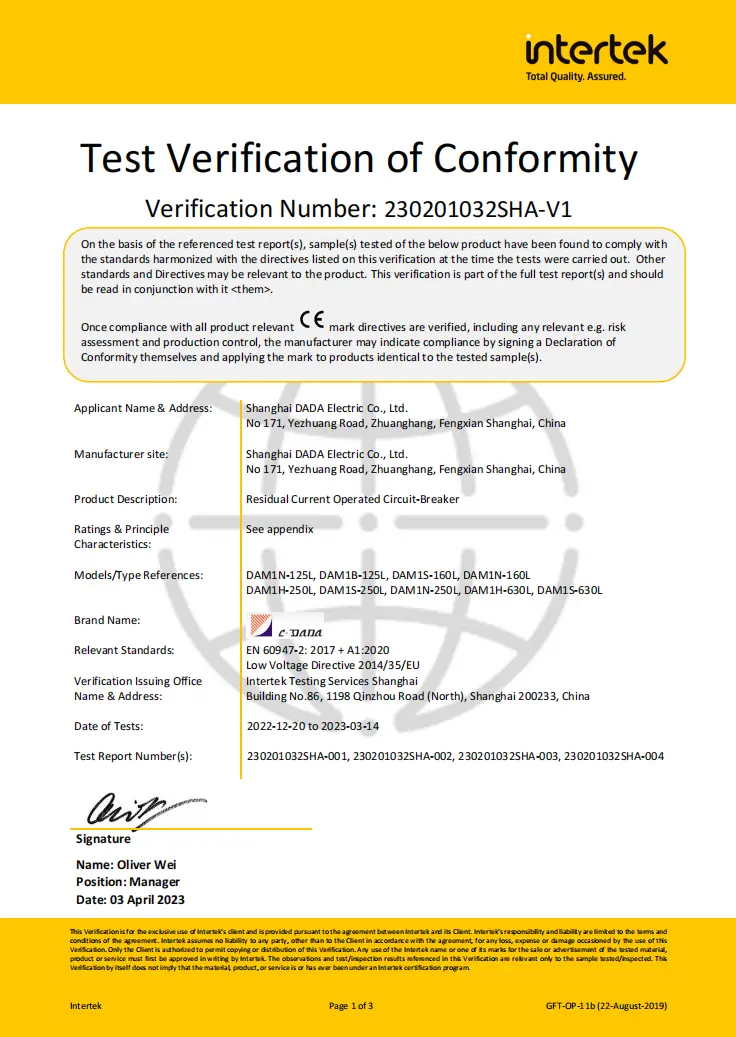

Сертификатсияҳо: CE, CB, SEMKO

Хусусиятҳои асосӣ:

★ Занҷири бисёрфазавии RCD → то 50В кор мекунад

★ Алоқаҳои асосӣ ва камонро ҷудо кунед

★ Тугмаи санҷиши тела ба сафар

★ Танзими магнитии танзимшаванда (0,8–1,0×In)

★ Қобилияти қавӣ EMI/RFI зидди дахолат

★ Диапазони пурраи лавозимот: сафари шунт, тамосҳои ёрирасон / ҳушдор, дастаки гардишкунанда

Варақаи маълумоти техникӣ

Шиканҷаҳои барқии замин (ELCB)
Модели			DAM1-125L			DAM1-160L
Рамзи шикастани иқтидор			B	N	S	B	N	S
Ҷараёни номиналии андозаи чаҳорчӯба - Inm (A)			125А			160А
Ҷараёни номиналӣ-Дар (40,50 ё 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125А.			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)А
Ui (V)			690В			690В
Ue (V)			400В			400/415В
Шумораи қутбҳо			4С			4С
Icu (KA)			25	35	50	25	35	50
Ics (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(қулла)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0.3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Ҳадди ҷараёни боқимонда (мА)			100-300-500			100-300-500
Таъхири вақт(мс)			50-500-800			50-500-800
Uimp (V)			10000			8000
Хусусияти диэлектрикӣ (V)			2500			3000
масофаи лонизатсия (мм)			≤30/0			≤30/0
Сабр	Давраи умумӣ		8000			8000
	Ҳаёти электрикӣ		1000			1000
	Ҳаёти механикӣ		7000			7000
Категория (EN 60947-2/IEC 60947-2)	Схемаи асосӣ		А/0			А/0
	Схемаи ёрирасон		AC-15			AC-15
Баровардани шиддат			√			√
озодкунии шунт			√			√
Алоқаи ёрирасон			√			√
Алоқаи ҳушдор			√			√
Тамоси ёрирасон ва тамоси ҳушдор			√			√
Механизми амалиётро идора кунед			√			√
Механизми кори электрикӣ			√			√
Сарпӯши терминал			√			√
Сеператори фаза			√			√
	Вт (мм)	3С	-			-
		4С	101			120
	L (мм)	3С	-			-
		4С	155			120
	H (мм)	3С	-			-
		4С	70			70
Вазн	Версияи собит 3P/4P		-			-
	Версияи плагин 3P/4P		-			-
	Нусхаи 3P/4P-ро кашед		-			-

Чаро CDADA MCCB-ро бо муҳофизати ихроҷ интихоб кунед?

★ Бехатарии ҳақиқии интегралӣ

Баръакси модулҳои иловагии RCD, DAM1L дорои муҳофизати дарунсохташудаи ихроҷ дар корхона мебошад - ҳамоҳангсозии комилро таъмин мекунад ва мушкилоти мутобиқатро бартараф мекунад.

★ Нерӯи бисёрфазавӣ барои RCD Circuit

Агар як фаза гум шавад, RCD-ҳои аввал ноком шуданд. Тарҳрезии CDADA тамоми марҳилаҳоро барои қувват бахшидан ба электроникаи муҳофизатӣ истифода мебарад, аз ин рӯ он ҳатто ҳангоми аз даст додани фаза ё пастшавии шадид кор мекунад.

★ Ҳадафҳои муҳофизати дугона дар як дастгоҳ

◆ 30mA: Ба талаботи IEC барои ҳифзи зарбаи шахсӣ ҷавобгӯ аст

◆ 100mA–1000mA: Пешгирии сӯхторҳои таназзули изолятсия аз хатогиҳои хурд ва доимии замин

★ Майдон барои шароити воқеии ҷаҳон танзимшаванда

Ҳассосият ва таъхири вақтро дақиқ танзим кунед, то дар муҳити тар (масалан, мошиншӯйҳо, фермаҳо) ҳангоми нигоҳ доштани бехатарӣ пешгирӣ кунед.

★ эътимоднокии дараҷаи саноатӣ

Иқтидори баланди шикастан (намуди H), ҷудокунии мустаҳками камон ва муҳофизати терминали IP20+ онро барои шароити сахти тиҷоратӣ ва саноатӣ мувофиқ мегардонад.

★ Мутобиқати глобалӣ, арзиши маҳаллӣ

Сертификатсия барои Аврупо (CE/CB), кишварҳои шимолӣ (SEMKO) - беҳтарин барои лоиҳаҳои содиротӣ - бо нархҳои рақобатпазир аз истеҳсолкунандаи боэътимоди чинӣ.

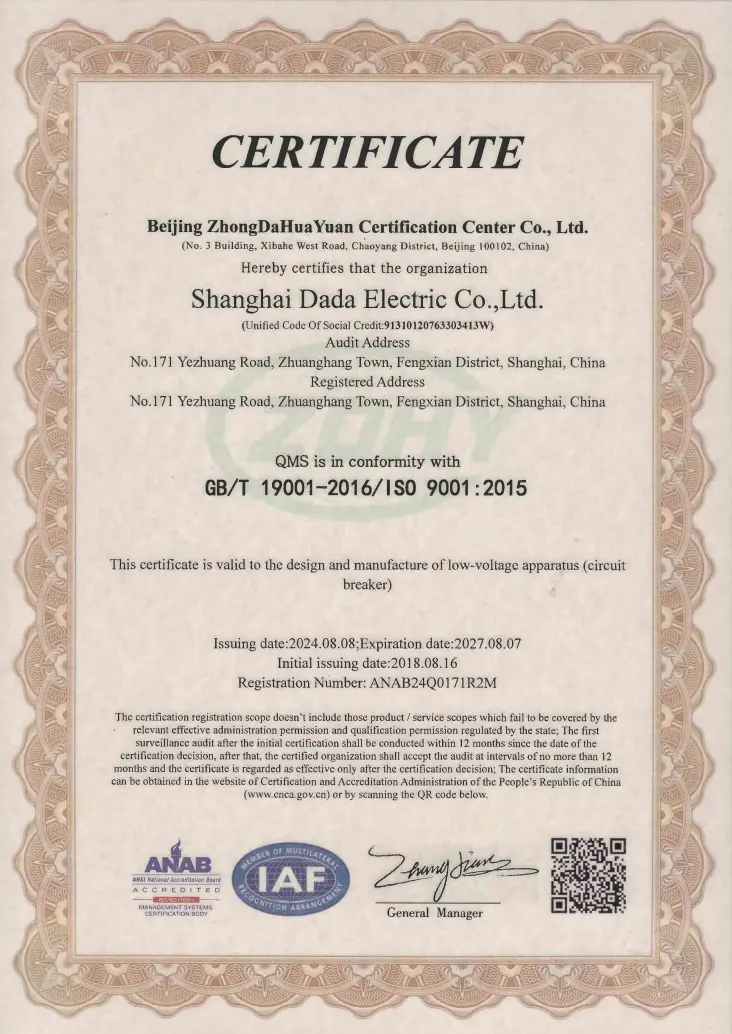

★ Муассисаи истеҳсолии мо тибқи ISO9001: 2015 Системаи идоракунии сифат сертификатсия шудааст.

Барномаҳои маъмулӣ

Хонаҳои истиқоматии баландошёна: Панелҳои даромади асосӣ ё фарш (300mA барои коҳиш додани хатари сӯхтор)

Туннелҳо ва метроҳо: Инфрасохтори муҳиме, ки ошкор кардани ихроҷи нокомро талаб мекунад

Беморхонаҳо ва мактабҳо: Муҳофизати 30mA дар минтақаҳои тар (лабораторияҳо, ҳоҷатхонаҳо)

Нерӯгоҳҳои саноатӣ: Фидерҳои моторӣ бо мониторинги хатогиҳои замин

Майдонҳои сохтмон: Тақсимоти муваққатии қувваи барқ ​​бо ҳифзи кормандон

Саволҳои зиёд такрормешуда

Саволи 1: Фарқи байни MCCB стандартӣ ва MCCB бо муҳофизати ихроҷ чист?

A1: MCCB стандартӣ танҳо аз изофабори ва ноқилҳои кӯтоҳ муҳофизат мекунад. DAM1L бозёфткунии ҷараёни боқимонда (иҷозаи замин) -ро илова мекунад, вақте ки ҷараён ба замин мегузарад (масалан, тавассути шахс ё изолятсияи вайроншуда), аз зарбаи барқ ​​ё сӯхтор пешгирӣ мекунад.

Саволи 2: Оё ман метавонам RCD-и 100A MCCB-ро барои ҳифзи шахсӣ истифода барам?

A2: Танҳо агар ба 30mA муқаррар карда шавад. Ҷараёни номиналӣ (100А) иқтидори сарбориро муайян мекунад; танзимоти боқимонда (I△n) вазифаи бехатариро муайян мекунад. Барои муҳофизат аз зарба, I△n, новобаста аз In, бояд ≤30mA бошад.

Саволи 3: Чаро схемаи RCD ба нерӯи бисёрфаза ниёз дорад?

A3: Агар танҳо як фаза таъмин карда шавад, нокомии якфазавӣ муҳофизати ихроҷро ғайрифаъол мекунад. Тарҳрезии бисёрмарҳалаи CDADA кафолат медиҳад, ки RCD ҳатто ҳангоми талафи фаза ё шиддати паст (то 50 В) фаъол боқӣ мемонад - барои муттасилии бехатарӣ муҳим аст.

Саволи 4: Оё MCCB-и ихроҷи 4P барои системаҳои TT ё TN-S мувофиқ аст?

A4: Бале, он барои системаҳои TT, TN-S ва IT тарҳрезӣ шудааст. Тарҳрезии 4P ҳама марҳилаҳо ва бетарафро вайрон мекунад, ки барои системаҳои ТТ муҳим аст, ки дар он ҷо бетараф ба таври эътимодбахш ба боло асос гузошта нашудааст.

Саволи 5: Чаро CDADA-ро аз комбинатсияи модулии RCD + MCCB интихоб кунед?

A5: CDADA DAM1L пешниҳод мекунад:

● Фоизи хурдтар (ҳамгирошуда нисбат ба ду дастгоҳ)

● Ҳамоҳангсозии кафолатнок (бе хатари номувофиқатӣ)

● Хароҷоти кам ва мураккабии ноқилҳо

● Эътимоднокии баландтар (як воҳиди мӯҳрдор)

● Бо RCD-ҳои ҳассосияти собит танзимшаванда дар макон ғайриимкон аст
