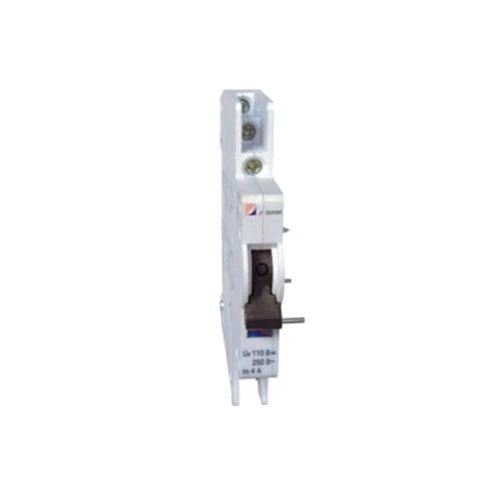

Ҳушдори MCB ва тамоси ёрирасон

CDADA як истеҳсолкунанда ва таъминкунандаи дорои таҷрибаи зиёда аз 40 сола мебошад, мо лоиҳаҳои зиёдеро дидем, ки операторони панелҳо шикастани шикастаро аз даст медиҳанд - то дер нашудааст. Аз ин рӯ, мо CDADA MCB ҳушдор ва тамоси ёрирасонро (DAB7-FL) тарҳрезӣ кардем: як ҳалли оқилона ва каммасраф, ки ба шумо ду сигнали муҳимро дар як модул медиҳад - мавқеъи шикастан (ДАР/ХОМУР) ва сабаби сафар (бори изофа/расиши кӯтоҳ).

Маслиҳати мо: Агар системаи идоракунии шумо бояд байни хомӯш кардани дастӣ ва хатогиро фарқ кунад, ин лавозимотест, ки шумо бояд муайян кунед. Танҳо алоқаҳои ёрирасони стандартӣ фарқиятро гуфта наметавонанд, аммо алоқаҳои мо метавонанд фарқ кунанд.

Тарҳрезии дуҷонибаи функсия: як модул, ду сигнал

CDADA MCB Alarm & Contact ёрирасон дорои ду алоқаи интиқоли мустақил бо селектори механикии оқилона мебошад:

★ Нишондиҳандаи зард дар "A": Ҳарду тамос ҳамчун алоқаҳои ёрирасон амал мекунанд → ҳолати сигнали MCB ON/OFF

★ Нишондиҳандаи зард дар "AL":

★ Алоқаи чап = Ёварӣ (Ҳолати ON/OFF)

★ Алоқаи рост = Ҳушдор (танҳо вақте фаъол мешавад, ки MCB бо сабаби хато баромад)

★ Ин маънои онро дорад, ки шумо метавонед сим гузаронед:

★ Чароғи сабз барои нишон додани "қувваи барқ"

★ Чароғаки сурх ё вуруди PLC барои ба кор андохтани "бушдори хато"

★ Ҳама аз як модули изофӣ дар DAB7-63 MCB-и шумо.

Мушаххасоти техникӣ

Муҳим: Ин лавозимотро мустақилона истифода бурдан мумкин нест - он бояд мустақиман ба DAB7-63 MCB насб карда шавад.

Дастури насб (Аз муҳандисони саҳроии мо)

★ Барои кори бехатар ва боэътимод ин қадамҳоро иҷро кунед:

★ Пеш аз насб схемаро ХОМӮШ кунед.

★ Модули DAB7-FL-ро ба тарафи чапи DAB7-63 MCB то клик пахш кунед.

★ Бо лентаи дутарафаи дохилшуда муҳофизат кунед (барои муқовимат ба ларзиш).

★ Симҳоро ба 4 терминал пайваст кунед (2 барои як гурӯҳи тамос):

★ Ҷуфти чапро барои ёрирасон (мақом) истифода баред

★ Барои ҳушдор ҷуфти дурустро истифода баред (муайян кардани сафар)

★ Агар ба шумо функсияи ҳушдор оид ба хатогӣ лозим бошад, интихобкунандаи зардро ба "AL" таъин кунед.

★ Санҷиш: MCB-ро дастӣ канда кунед - танҳо тамоси ҳушдор бояд ҳолати худро ҳангоми сафари хато тағир диҳад.

★ Маслиҳати Pro: Симҳои худро равшан нишон диҳед! Бисьёр техникхо хангоми ба кор андохтани сигналхои ёрирасон ва сигналхои хатарро омехта мекунанд.

Кай шумо бояд инро ба ҷои тамоси ёрирасони стандартӣ истифода баред?

Барномаҳои маъмулӣ:

★ Мониторинги маркази маълумотҳои PDU

★ Қуттиҳои комбинатсияи офтобӣ

★ Панелхои идоракунии саноатй

★ Системаҳои идоракунии биноҳо (BMS)

★ Схемаҳои бехатарии лифт ё HVAC

Саволҳои зуд-зуд додашаванда

Саволи 1: Оё ман метавонам инро дар MCB-ҳои ғайри CDADA истифода барам?

A1: Не. DAB7-FL ба таври механикӣ ва андозагирӣ танҳо барои шикастани CDADA DAB7-63 тарҳрезӣ шудааст. Он ба Schneider, ABB ё Siemens MCB мувофиқат намекунад.

Саволи 2: Чӣ тавр тамоси ҳушдор воқеан кор мекунад?

A2: Дар дохили MCB, механизми қулфи сафар ҳангоми бозрасии хатогии гармӣ/магнитӣ ва хомӯш кардани дастӣ ба таври дигар ҳаракат мекунад. DAB7-FL ин фарқияти механикиро муайян мекунад ва тамоси ҳушдорро танҳо ҳангоми хатогиҳои воқеӣ фаъол мекунад.

Саволи 3: Оё ба ман ҳарду алоқаи симдор лозим аст?

A3: Ҳатман нест. Шумо метавонед танҳо ёрирасон, танҳо ҳушдор ё ҳардуро вобаста ба мантиқи назорати худ истифода баред. Модул ба шумо чандирӣ медиҳад.

Q4: Оё он барои барномаҳои офтобии DC мувофиқ аст?

A4: Бале! Бо рейтинги DC-12 аз 110V / 0.5A, он барои мониторинги сатри офтобӣ беҳтарин аст, ки дар он шумо бояд хатогиҳои массиви PV-ро аз фосилаи дур муайян кунед.

Саволи 5: Чаро CDADA-ро бар тамғаҳои умумӣ интихоб кунед?

A5: Азбаски мо пешниҳод мекунем:

● Табъизи ҳақиқии айб (на танҳо ҳискунандаи мавқеъ)

● Интегратсияи бефосила бо DAB7 MCBs - ягон пластинкаи адаптер нест

● Пайвасткунии механикии дар завод озмудашуда – ягон бозӣ ё сигналҳои беҷавоб

● Нишондиҳандаи визуалиро тоза кунед (парчами зард) барои санҷиши саҳро

● Сертификатсияҳои глобалӣ (CE, CB, RoHS) барои лоиҳаҳои бе мушкилот

Эзоҳҳои ниҳоӣ аз CDADA R&D

Дар системаҳои электрикии муосир, "фаъол / хомӯш" кофӣ нест - ба шумо иктишофӣ лозим аст. MCB ҳушдор ва тамоси ёрирасони мо шикастани оддиро ба гиреҳи ташхис табдил медиҳад ва ба шумо дар сохтани панелҳои оқилона ва бехатартар кӯмак мекунад. Ва азбаски он аз ҷониби ҳамон гурӯҳе сохта шудааст, ки MCB-ро тарроҳӣ мекунад, шумо синергетикаи комил ба даст меоред - ҳеҷ гумоне нест." — Гурӯҳи таҳияи маҳсулоти CDADA

Омодаед ба фармоиш? Мо пешниҳод мекунем:

● Тахфифҳои оммавӣ барои сохтани панелҳо

● Воҳидҳои қаблан васлшуда MCB + DAB7-FL (сарфаи меҳнат)

● Диаграммаҳои ноқилҳои ройгон ва мисолҳои мантиқии PLC
